Таблица 1

Классификация дисковых борон
(дискаторов)

Переход на легкую версию сайта
ГЛАВНАЯ
КАТАЛОГ
КОНТАКТЫ
ПРАЙС
СТРАНИЦА ДЛЯ ПЕЧАТИ (pdf)

Сравнительные характеристики борон дисковых разных производителей


п/п

Модель

Производитель

Шири-
на
зах-
вата,
м

Диаметр
диска,
мм

Кол-во
дисков

Вес,
кг

Наг-
руз-
ки на
диск,
кг

Вес
на
метр шири
ны,
кг

Кол-во
рядов

Рас-ние между диска-
ми в одном ряду,
см

Шаг дисков,
см

Тип
аморти-
затора

Тип
крепления
дисков

1
CATROS
(навесная)
AMAZONE
5,0
460
40
2950
74
590
2
25
12,5
резиновые
элементы
индиви-
дуальная
стойка
2
OPTIMER
6002
KUHN
6,0
510
48
4330
90
721
2
25
12,5
резиновые
элементы
индиви-
дуальная
стойка

3

CARRIER
VADERSTAD
5,0
430
40
4850
121
900
2
25
12,5
резиновые
элементы
индиви-
дуальная
стойка
4
Гелиодор
LEMKEN
5,0
465
40
2850
71
570
2
25
12,5
пружинная
полоса
индиви-
дуальная
стойка
5
TERRA DISC
VOGEL & NOOT
5,0
510
40
2940
98
788
2
25
12,5
резиновые
элементы
индиви-
дуальная
стойка
6
ДИСКОЛАЙТ
АГРОХИММАШ
5,0
510
40
3150
76
630
2
25
12,5
пружинная
полоса
индиви-
дуальная
стойка
7
UFO
GASPARDO
6,0
610
48
4310
90
718
2
25
12,5
дву-
пружинная
стойка
индиви-
дуальная
стойка
8
РУБИН 9/500
KUA
LEMKEN
5,0
620
40
5136
128
1027
2
25
12,5
предохра-
нительная
пружина
индиви-
дуальная
стойка
9
DISCOPAK
GREGOIRE
BESSON
5,0
610
660
40
5400
135
1080
2
23
11,5

предохра-

нительная
пружина

индиви-
дуальная
стойка на
2 диска
10
ДИСКОСТАР
АГРОХИММАШ
7,0
620
60
7850
130
1120
2
25
12,5
предохра-
нительная
пружина
индиви-
дуальная
стойка
11
ДИСКОСТАР
ПЛЮС
АГРОХИММАШ
7,0
620
60
8750
145
1250
4
25
12,5
предохра-
нительная
пружина
индиви-
дуальная
стойка
12
1435-23
SUNFLOWER
7,1
610
66
7800
118
1098
2
22
11
пружинная
полоса
вал
13
DISCOVER XL
KUHN
7,0
660
60
7090
118
1013
2
23
11,5
жесткая
вал
14
8200-25N
KRAUSE
7,6
610
78
6400
82
842
2
24,13
пружинная
полоса
вал
15
3326DH
GREAT PLAINS
7,7
610
74
6260
84
813
2
23
11,5
пружинные
стойки
вал
16
MASTER
DISC AXR
VOGEL & NOOT
6,0
660
56
6570
117
1095
2
21,4
10,7
жесткая
вал
17
XL
GREGOIRE
BESSON
7,0
610
64
4800
75
685
2
23
11,5
жесткая
вал
18
XXL
GREGOIRE
BESSON
7,3
660
66
10000
152
1370
2
23
11,5
жесткая
вал
19
APAXP-GL 68
QUIVOGNE
7,4
660
68
9860
145
1332
2
23
11,5
жесткая
вал
20
Серия 870
SALFORD
7,98
610
70
8846
126
1100
2
23
11,5
предохра-
нительная
пружина
вал
21
ДИСКОМАКС
АГРОХИММАШ
7,8
660
64
10902
160
1394
4
25
12,5
предохра-
нительная
пружина
индиви-
дуальная
стойка
22
БДМ-6х4п
БЕЛАГРОМАШ-
СЕРВИС
8,0
560
82
5500
67
687
4
20
10
жесткая
индиви-
дуальная
стойка
23
ДМ-8
БЕЛАГРОМАШ-
СЕРВИС
8,0
560
80
8593
104
1074
4
20
10
пружинная
индиви-
дуальная
стойка
24
БДТМ-8А
ЛЕССЕЛЬМАШ
8,0
560
82
11000
134
1375
4
20
10
жесткая
индиви-
дуальная
стойка
25
Дискатор
БДМ-6х4 ПП
БДМ-АГРО
6,2
560
55
4700
85
760
4
23
11,5
жесткая
индиви-
дуальная
стойка

Классификация дисковых борон (дискаторов)

Дискатор — это разновидность дисковой бороны с индивидуальной стойкой каждого диска. Дискаторы получили огромное распространение именно из-за этой особенности, ведь использование индивидуальных стоек позволило уменьшить забивание агрегата, снизить сопротивление и улучшить перемешивание растительных остатков с почвой. А четыре ряда дисков дало возможность применять дискаторы в ещё более тяжелых условиях российского экстремального земледелия, в том числе при переувлажнении и при большой растительности.

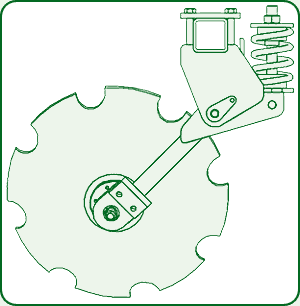

Дисковая стойка с защитной пружиной

Дисковая стойка с пружинной защитой, диск 620 мм OFAS (Италия). Ступица не обслуживаемая с двухрядным закрытым коническим роликовым подшипником, надежное кассетное уплотнение
для защиты от пыли и влаги

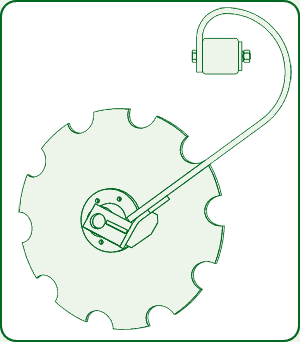

Пружинная дисковая стойка

Пружинная стойка BIANCHI и высокопрочные самозатачивающиеся диски OFAS

Недостатки дискаторов с жесткой стойкой

Основным недостатком российских, наиболее распространенных дискаторов БДМ, является слабый подшипниковый узел (ступица), в т.ч. из-за жесткой стойки и использования слабых составляющих ступицы — подшипника и оси. К тому же при эксплуатации таких дискаторов много времени занимает необходимость частого смазывания каждой ступицы.

Подавляющее большинство отечественных производителей дисковых борон с использованием индивидуальной стойки, производят дискаторы именно на жесткой стойке, что значительно снижает надежность дискатора. Причем использование жестких стоек в импортной технике мы не встречали, все производители применяют или пружинные стойки или подпружиненные. Поэтому мы считаем, что применение жестких стоек на дискаторах, является тупиковой ветвью развития дисковых орудий, и в своём производстве такое техническое решение не применяем. Но стараемся максимально использовать опыт лучших европейских и американских производителей сельхозтехники.

Особенности борон дисковых с индивидуальными стойками

Надо отметить, что бороны дисковые с индивидуальными подпружиненными стойками (дискаторы) значительно дороже классических дисковых борон батарейного типа и дискаторов с жесткими стойками из-за индивидуальных узлов амортизации и ступицы на каждом диске. За улучшение потребительских свойств приходится платить. Но эти дополнительные затраты окупаются сторицей при эксплуатации дискаторов с подпружиненными стойками за счет увеличения производительности дискаторов с необслуживаемыми ступицами, увеличения ресурса работы подшипникового узла и за счет возможности работать на переувлажненной почве и с бóльшим количеством растительных остатков.

Функциональные особенности борон дисковых (дискаторов)

По нашему мнению, бороны дисковые надо делить на три группы, в зависимости от нагрузки на диск (или веса орудия на метр ширины захвата). От этого зависят их возможности (назначение) и особенности эксплуатации (исходные данные для сравнения см. в таблице 1).

I группа

ЛЁГКИЕ дискаторы (лущильщики, мульчировщики) для неглубокой обработки почвы и лущения (мульчирования) стерни с диаметром диска 450–510 мм и нагрузкой на диск 60–90 кг при весе 500–800 кг на метр ширины. Индивидуальная стойка в таких легких боронах или пружинная — ГЕЛИОДОР (LEMKEN), ДИСКОЛАЙТ (АГРОХИММАШ), или, в большинстве случаев на резиновых (или пластиковых) втулках — CATROS (AMAZONE), OPTIMER (KUHN), CARRIER (VADERSTAD), DISKOMIX (GREGORIE BESSON). Такие дисковые бороны предназначены для неглубокой, до 10 см, обработки на высоких скоростях, что обеспечивает высокую производительность.

II группа

ТЯЖЕЛЫЕ дисковые бороны (дискаторы) с диаметром диска 570-620 мм и нагрузкой на диск 80-130 кг. В этой группе резиновые втулки для амортизации уже не применяются, а применяются или пружинные двуспиральные стойки UFO (GASPARDO), или подпружиненные стойки «Рубин» (LEMKEN), DISCOPAK (GREGOIRE BESSON), или батареи дисков на валу DISCOVER (KUHN), 1435 (SUNFLOWER). Эти бороны дисковые могут использоваться при более тяжелых условиях – запущенные поля, после кукурузы и подсолнечника, в засуху, в том числе для основной обработки почвы на глубину до 15 см.

III группа

СВЕРХТЯЖЕЛЫЕ бороны дисковые (дисковые плуги) с диаметром дисков 610-810 мм и нагрузкой на диско более 140 кг при весе более 1300 кг на метр ширины захвата. В этой группе индивидуальные стойки пока не применяются из-за того, что необходимо специально, принудительно, увеличивать вес орудий и для этого дисковые батареи с тяжелыми литыми болванками между дисков подходят лучше. Некоторые производители добиваются увеличения нагрузки на диск и за счет специального утяжеления рамы, применяя профильные трубы большого размера с толщиной стенки 10-12 мм или отдельные утяжелители (грузы). Сверхтяжелые бороны менее распространены, чем легкие и тяжелые.

Преимущества комбинированных дисколаповых борон (чизель-культиваторов)

Очень важным моментом для сдерживания распространения сверхтяжелых дисковых борон является тот факт, что для глубокой обработки почвы удобнее и выгоднее использовать комбинированные дисколаповые бороны (чизель-культиваторы). В этом случае диски измельчают растительные остатки на глубину до 10 см, выполняя поверхностную обработку, а уж глубокое рыхление производят лапы (стойки с наконечниками). По нашему мнению это наиболее прогрессивные орудия для основной обработки почвы, позволяющие экономить ГСМ и иметь качественную глубокую обработку почвы. И вот в таких комбинированных дисколаповых орудиях с дисками диаметром 610 мм и весом 1100-1300 кг на метр ширины захвата встречаются диски с индивидуальными стойками:

  1. дисковый рыхлитель 4411 (SUNFLOWER),
  2. чизель-культиватор 4511 (SUNFLOWER),
  3. глубокорыхлитель Ecolo-tiger (CASE),
  4. дисколаповая борона АГРИМАКС (АГРОХИММАШ),
  5. дисковый глубокорыхлитель АГРИЮНИТ (АГРОХИММАШ).

Однако, в России комбинированные дисковые глубокорыхлители еще не нашли столь широкого применения как в Северной Америке из-за более сложной настройки и соответственно больших требований к эксплуатации и квалификации кадров, их обслуживающих, а также из-за значительной большей цены, чем тяжелые дисковые бороны. Как правило, у нас предпочтение отдаются агрегатам с более низкой ценой, чем к тем, которые позволяют экономить ГСМ, но стоят дороже. Ситуация, когда большинство крестьян стараются просто физически выжить сегодня, не предполагает видеть дальнюю перспективу и думать об экономии в будущем.

Уникальность комбинированных дисковых глубокорыхлителей
с раздельным использованием дисков и стоек

Надо отметить, что в ряде случаев сверхтяжелая дисковая борона удобнее и производительнее, чем комбинированное орудие. Большинство производителей сельхозтехники пока предпочитают не выпускать комбинированные орудия с возможностью раздельного использования дисков и стоек (редкое исключение – агрегат TOP DAUN (VADERSTAT) или наши дисковые глубокорыхлители АГРИМАКС и АГРИЮНИТ. Глубокое рыхление совместно с дисковой обработкой не применяется каждый год, а иметь и сверхтяжелую дисковую борону и дисковый глубокорыхлитель одновременно не все могут себе позволить.

Поэтому принятие решения о том, что лучше, в каждом случае остается за крестьянами, а наша задача постараться наиболее полно осветить разные технические вопросы почвообрабатывающей техники с тем, чтобы крестьяне смогли обоснованно выбрать для себя наиболее подходящее орудие. Ведь для возможности применения глубоких технологий обработки почвы требуются разнообразные орудия – и легкие дисковые лущильники, и тяжелые дискаторы, и культиваторы, и разнообразные дисколаповые бороны.

Пояснение к Таблице 1

Надо отметить, что указанная в таблице нагрузка на диск рассчитана путем деления веса орудия с катками на количество дисков. Но так как базовые катки очень сильно отличаются по весу и для заглубления катка тоже нужна нагрузка, но это несколько искажает реальную нагрузку на диск. Нагрузка на диск также зависит от конструкции рамы дисковой бороны (отличия в расположении колес). Поэтому для оценки реальной нагрузки на диск необходимо учитывать конструктивные особенности каждой дисковой бороны, расположение колес и вес катков.
