Монтируемые емкости для внесения жидких удобрений (КАС, ЖКУ, аммиачной воды) «АГРИМОНТ» (на трактор, сеялки и почвообрабатывающие орудия)

Навешивание (монтирование) на трактор, сеялку или почвообрабатывающего орудия емкостей является наиболее экономичным решением для внесения жидких удобрений. Несущим элементом емкостей является имеющаяся конструкция (сеялка, трактор), что значительно снижает стоимость этого монтируемого устройства по сравнению с прицепными агрегатами. Сдерживающие факторы такого решения – грузоподъемность средства, обзорность. Поэтому при подборе объема и формы емкостей надо обращать внимание, прежде всего, на грузоподъемность носителя (трактор, сеялки и т.п.).

Особое преимущество навешивания емкостей на трактор проявляется при работах по вегетирующим пропашным культурам, так как прицепные орудия могут больше травмировать растения «виляя» при работе, а при разворотах значительно увеличивая радиус поворота трактора.



Трактор МТЗ-1523 с ёмкостями «АГРИМОНТ» (боковыми 2х1000л и фронтальной 600л)Трактор с ёмкостями «АГРИМОНТ»

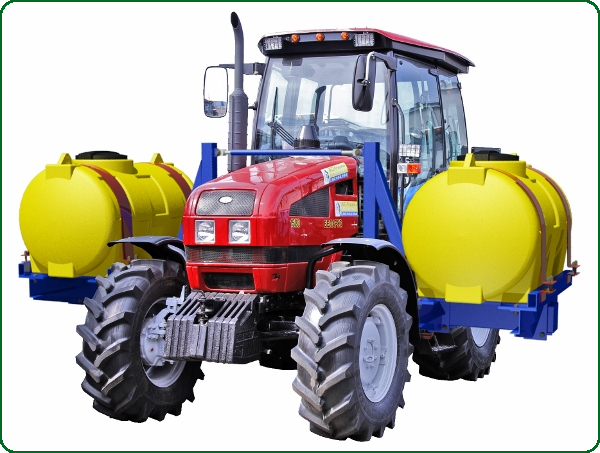

Монтируемые боковые емкости 1000л х2 на тракторе МТЗ-1523Монтируемые боковые  емкости 1000л х2 на тракторе МТЗ-1523

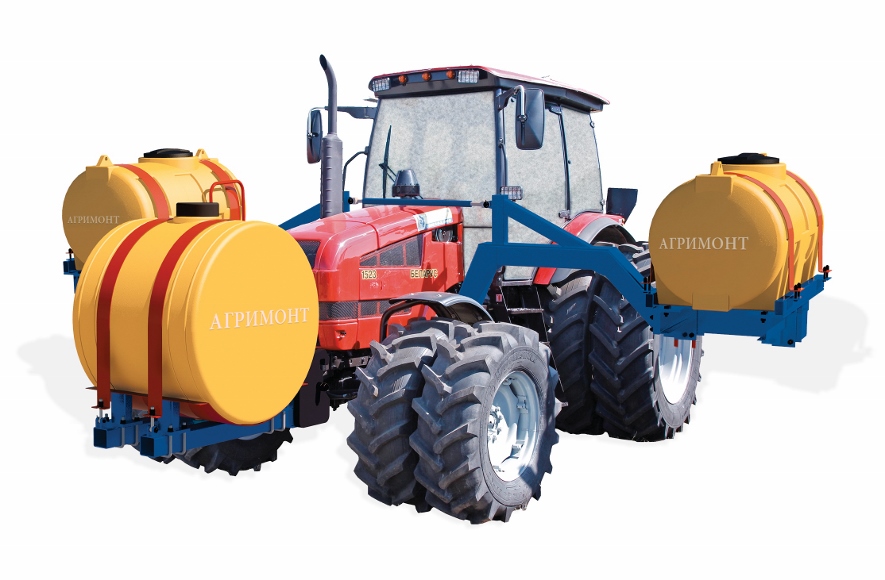

Парные ёмкости «АГРИМОНТ» для тракторов со спаренными колесамиПарные ёмкости «АГРИМОНТ» для тракторов со спаренными колесами

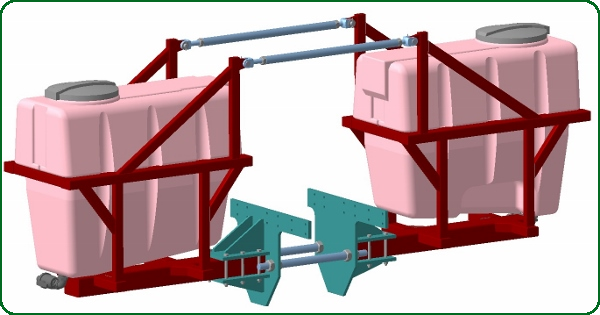

Парные ёмкости «АГРИМОНТ».Парные ёмкости «АГРИМОНТ»

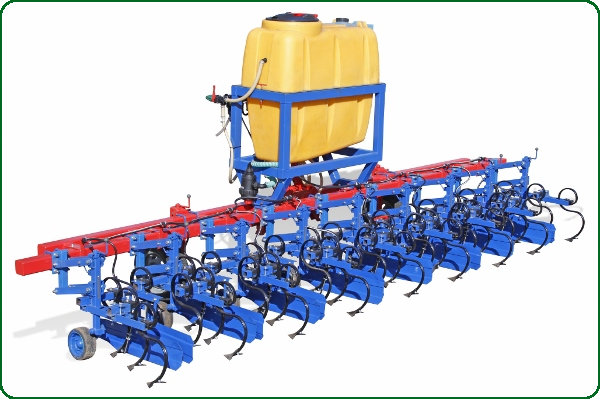

Пропашной (междурядный) культиватор «АГРИФЛЕКС» КРН-5,6/70-Ж(600) с ёмкостью 600л

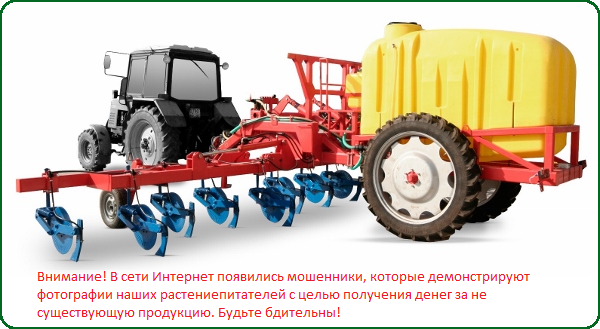

Растениепитатель ПЖУ-4000Растениепитатель ПЖУ-4000



Текущие цены на монтируемые на трактор емкости «АГРИМОНТ»

Выдержка из прайса

Фронтальные:

одинарная цилиндрическая:
600л
750л
1000л
2000л
5000л


79 000
82 000
85 000
117 000
148 000
одинарная прямоугольная:
600л (вертикальная)
800л (вертикальная)
500л (горизонтальная)
800л (горизонтальная)
2500л (горизонтальная)


84 000
89 000
89 000
82 000
133 000
парная цилиндрическая:
2x600л
2x750л
2x1000л
2x2000л

168 000
174 000
180 000
244 000
парная прямоугольная:
2x500л
2x800л
2x2500л

165 000
174 000
274 000

Боковые парные:

цилиндрические:
2x600л
2x750л
2x1000л
2x2000л

195 000
202 500
209 000
279 000
прямоугольные:
2x600л (вертикальная)
2x800л (вертикальная)
2x2500л (горизонтальная)
2x500л (горизонтальная)
2x800л (горизонтальная)

196 800
217 000
284 000
195 800
202 500

Комплектующие для подключения монтируемых емкостей:

Насос роторно-роликовый 300 л/мин (с креплением на ВОМ)
8 700
Насос мембранный 130 л/мин (UDOR, COMET или Annovi Reverberi)
21 000
Кран шаровый 38 мм химстойкий
1 050
Регулятор расхода с манометром и фильтром 5-секционный
10 800
Шланг всасывающий внутренний 38 мм
180 руб./м
Шланг внутренний (20BAR) 13 мм
72 руб./м
Шланг внутренний (20BAR) 19 мм
117 руб./м
Шланг внутренний (20BAR) 25 мм
180 руб./м
Шланг внутренний 10 мм
75 руб./м
Фильтр 260 л/мин всасывающий
2 300
Корпус, форсунка, гайка, ниппель (в сборе)
2 100
Тройник 38х38х38
190
Гидромешалка (в сборе)
480
Полный список моделей смотри на странице "Прайс"











Габаритные размеры емкостей «АГРИМОНТ» (без крепления), в мм.


Описание емкости
Объем, л
Длина
Ширина
Высота
Диаметр люка
1
Цилиндрическая горизонтальная
600
760
1 010
1 010
200
2
Цилиндрическая горизонтальная
750
1 500
765
1 000
380
3
Цилиндрическая горизонтальная
1 000
1 725
920
950
380
4
Цилиндрическая горизонтальная
2 000
1 810
1 090
1 320
380
5
Квадратная вертикальная
600
1 335
600
1 120
380
6
Квадратная вертикальная
800
1 500
700
1 380
380
7
Квадратная горизонтальная
500
1 430
650
680
380
8
Квадратная горизонтальная
800
1 700
750
780
380
9
Квадратная горизонтальная
2 500
2 230
1 100
1 200
380

Технические и эксплуатационные особенности и преимущества навешиваемых на трактор емкостей «АГРИМОНТ»

Навешиваемые на трактор емкости «АГРИМОНТ» можно использовать с навесными и прицепными опрыскивателями, соединив их шланги с основой емкостью опрыскивателя, увеличивается объем рабочего раствора.

Основным же вариантом использования монтируемых емкостей является внесение жидких удобрений (КАС, ЖКУ, аммиачной воды и других). Для подачи рабочего раствора может быть использовано три типа насосов:

При выборе насоса надо иметь в виду, что вариант с насосом-дозатором не позволяет иметь перемешивание рабочего раствора гидромешалкой. Для хорошего перемешивания желателен насос роторно-роликовый или мембранный. Насос – дозатор также требует отдельное приводное колесо с гидроцилиндром для его подъема – опускания.

Насос-дозатор более точно соблюдает норму внесения в зависимости от скорости движения, а дозирование рабочего раствора с роторно-роликовым или мембранным насосом подобно дозированию на штанговых опрыскивателях. Привод такого насоса в двух вариантах: от гидромотора через гидросистему трактора или навешиванием насоса на ВОМ трактора (или через кардан от ВОМа).

В комплект поставки входит емкость (с крышкой, фильтром горловины и отводом) и крепление емкости к трактору. Насос и разводка к рабочим органам заказывается отдельно.

На первом этапе мы разработали крепление под наиболее распространенные трактора, используемые под пропашные культуры: МТЗ-80(82), МТЗ-1221, МТЗ-1523, Т-150, ХТЗ-150К и другие.

В настоящее время ведется большая работа по снятию размеров и разработка крепления к большинству импортных тракторов New HOLLAND, JOHN DEERE, CASE, TERRION и другие.

Другой разновидностью применения монтируемых емкостей для жидких удобрений является их установка на навесные и прицепные почвообрабатывающие орудия.

При заказе монтируемых емкостей необходимо выяснить грузоподъемность агрегата и свободное место с учетом сложения секций. Для навесных орудий, например, пропашных культиваторов типа КРН-5,6, мы рекомендуем устанавливать задние опорно-поворотные колеса, которые предотвращают в транспортном положении переворачивание трактора «назад» и гарантируют точную глубину обработки по мере расхода рабочего раствора. Такие задние колеса с поворотной осью имеют регулировку хода штока гидроцилиндра и могут быть настроены под любой агрегат.

Описание использования монтируемых емкостей

После подбора размера, формы и места установки, емкость монтируется на раму трактора. Впереди может устанавливаться одна емкость по центру трактора, или две емкости напротив колес трактора. По бокам может устанавливаться только две емкости, справа и слева от двигателя. На задней части тракторов с переламливающей рамой (Т-150, К-700, К-701, К-704 и т.п.) также можно размещать одинарную емкость.

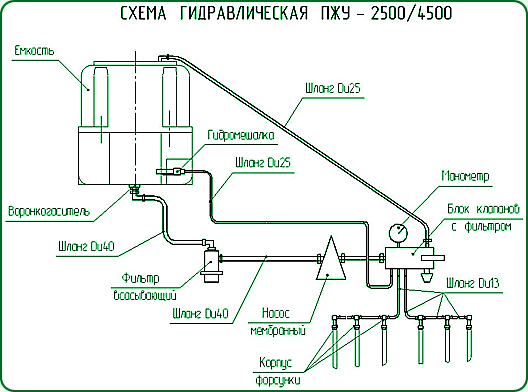

Емкости оборудуются запорно – подающей арматурой. Рабочий раствор подается к насосу из емкости по шлангу, предварительно пройдя через фильтр. После отвода из емкости желательно устанавливать химстойкий шаровый кран. Насос приводится в действие от вала отбора мощности (ВОМ) трактора. Насос может навешиваться прямо на ВОМ трактора, а может соединяться через кардан. От насоса рабочий раствор поступает в регулятор (блок клапанов), где с помощью регулировочного крана и манометра устанавливается требуемое давление для определенной нормы расхода рабочего раствора. Насос всегда имеет большую производительность, чем требуется для стабильной нормы внесения и излишек рабочего раствора отправляется по шлангу обратно в емкость.

Если рабочий раствор может расслаиваться, то емкость должна быть оборудована гидравлической мешалкой, которая работает на излишках рабочего раствора, возвращающихся в емкость после регулятора.

После блока клапанов (регулятора) рабочий раствор по шлангам может подаваться к рабочим органам агрегатов через корпуса распылителей (дозаторов). Необходимая норма рабочего раствора подбирается комбинацией давления, размером отверстия дозатора и скоростного движения трактора.

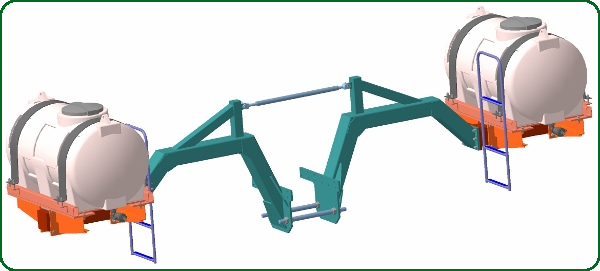

«АГРИМОНТ» Сборка двух емкостей МН1000

«АГРИМОНТ» Сборка емкость 600 МТЗ-1221

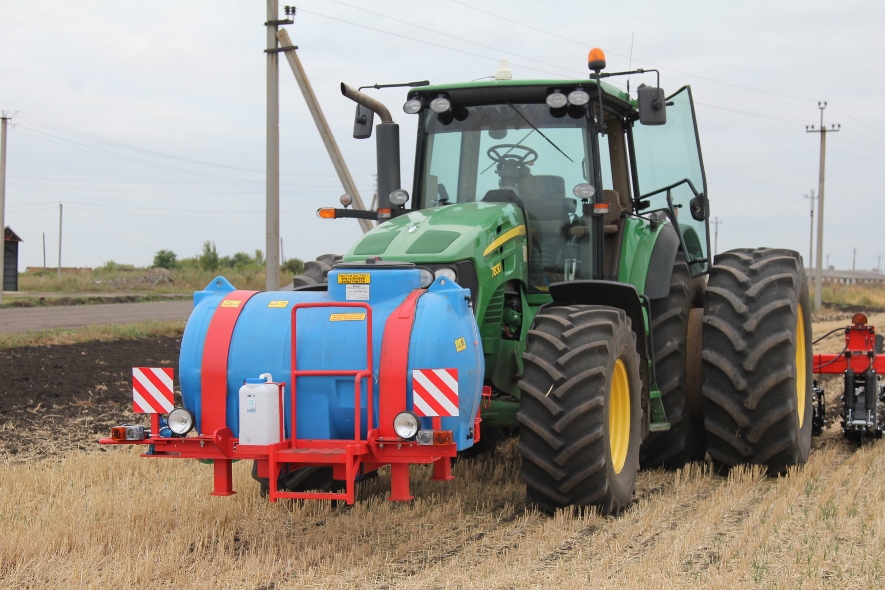

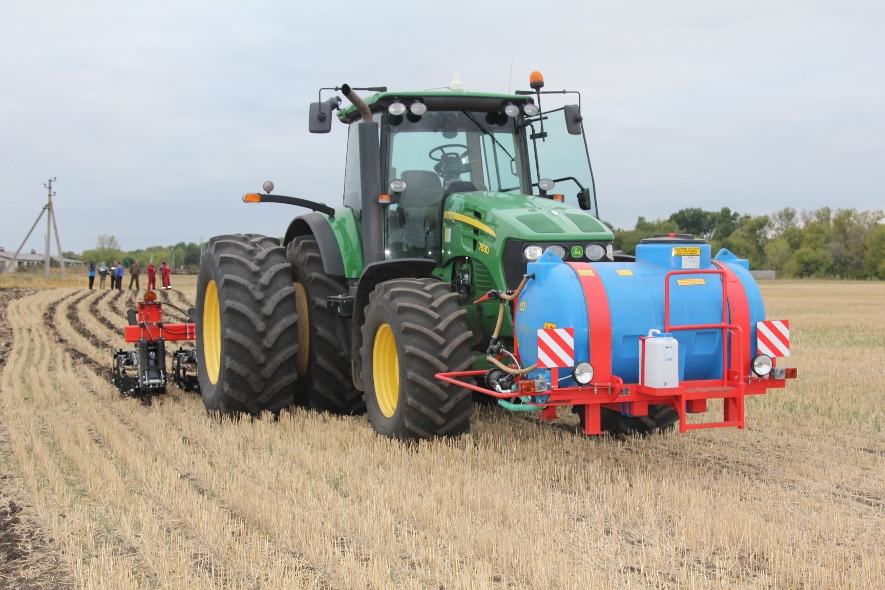

Фронтальная ёмкость «АГРИМОНТ» с быстросъемным креплением для тракторов МТЗ-1221, МТЗ-1523 и т.д.
Агридиггер

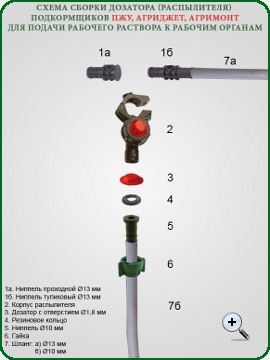

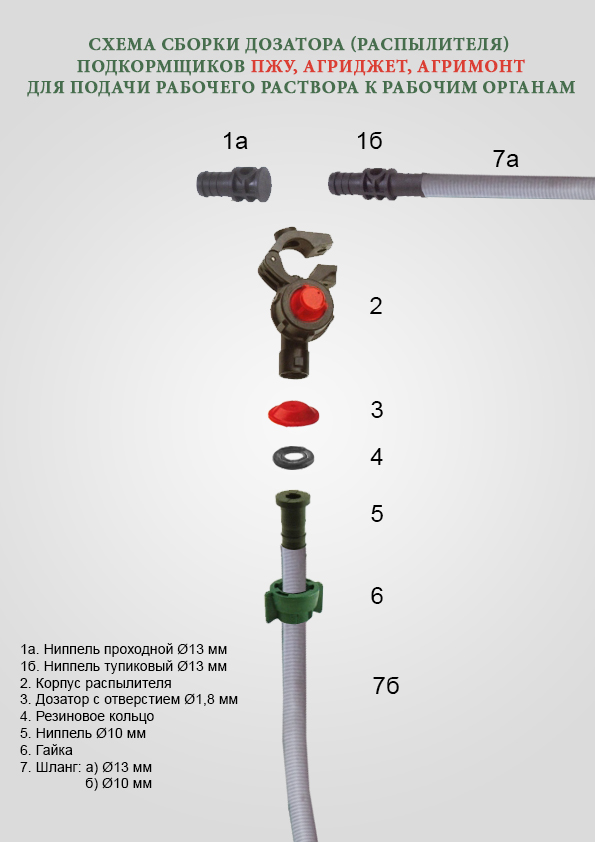

Схема сборки дозатора (распылителя) для подачи рабочего раствора к рабочим органам
Агримонт плюс Аргифест

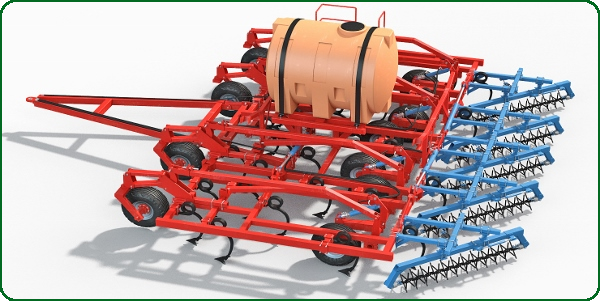

Ёмкость 5000л «АГРИМОНТ» для внесения жидких удобрений установлена на стерневом культиваторе «АГРИФЕСТ»
«АГРИМОНТ» плюс транспортная тележка «ТТ»

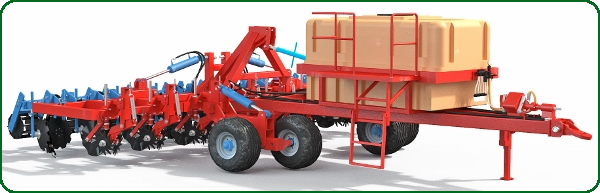

Ёмкость 2500л «АГРИМОНТ» для внесения жидких удобрений установлена на транспортной тележке «ТТ»

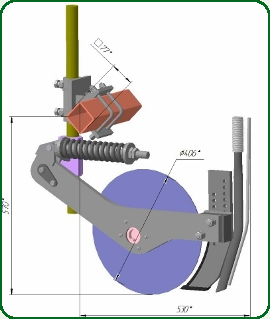

Сошник для внесения жидких или сыпучих удобрений для установки на сеялки пропашные и зерновые
Сошник для внесения жидких или сыпучих удобрений для установки на сеялки пропашные и зерновые. Возможно изменение размеров по требованию.
