Зерновые пневматические сеялки «ДОНЭЙР»

Чтобы лучше разобраться в особенностях сеялок, предлагаем Вам познакомиться с ближайшими аналогами других производителей:

Зерновая сеялка Солитэйр 12 (Lemken)Зерновая сеялка Солитэйр 12 (Lemken) Зерновая сеялка Солитэйр 12 (Lemken) Зерновая сеялка Солитэйр 12 (Lemken)

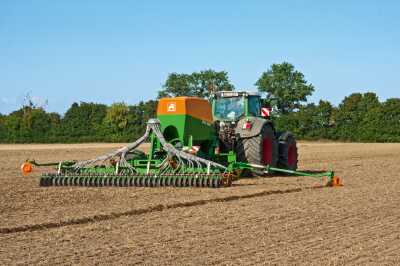

Высокопроизводительная сеялка Citan (AMAZONE)Высокопроизводительная сеялка Citan (AMAZONE)


Tarpan (Hatzenbichler)Tarpan, Hatzenbichler

Сеялка зерновая пневматическая «ДОНЭЙР» и «ДОНЭЙР-МТ», а также модернизация посевных комплексов дисковыми копирующими сошниками

Сеялка зерновая пневматическая «ДОНЭЙР» Оборудована усовершенствованными копирующими дисковыми сошниками специальной конструкции (типа сеялки SOLITAIR фирмы LEMKEN, но усиленными).

Сеялки «ДОНЭЙР» выпускаются в разных модификациях – с расстоянием между сошниками 15см, отличающиеся шириной захвата, количеством сошников и объемом бункера.

Два типа рамы для рабочих органов: для ширины 4-7 метров они навесные, а для ширины 8-14 метров - прицепные.

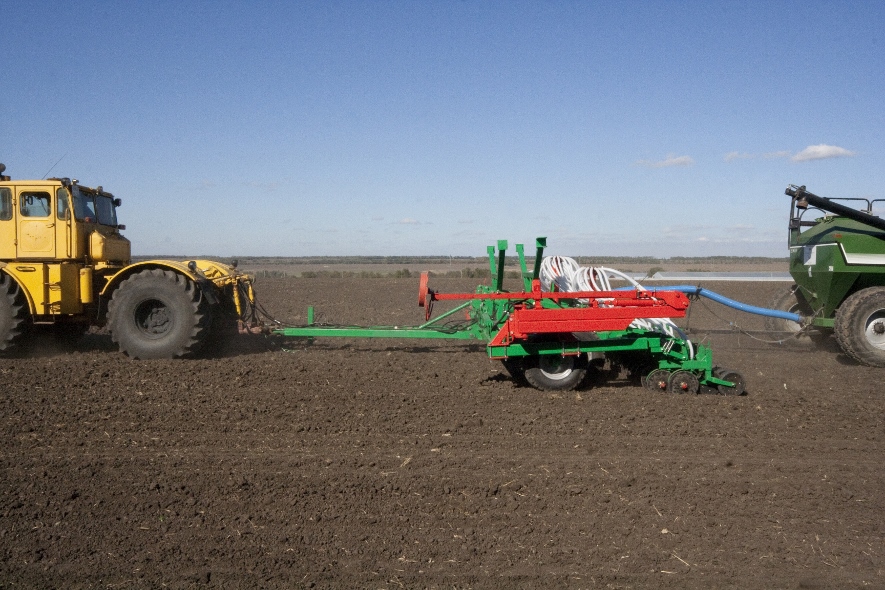

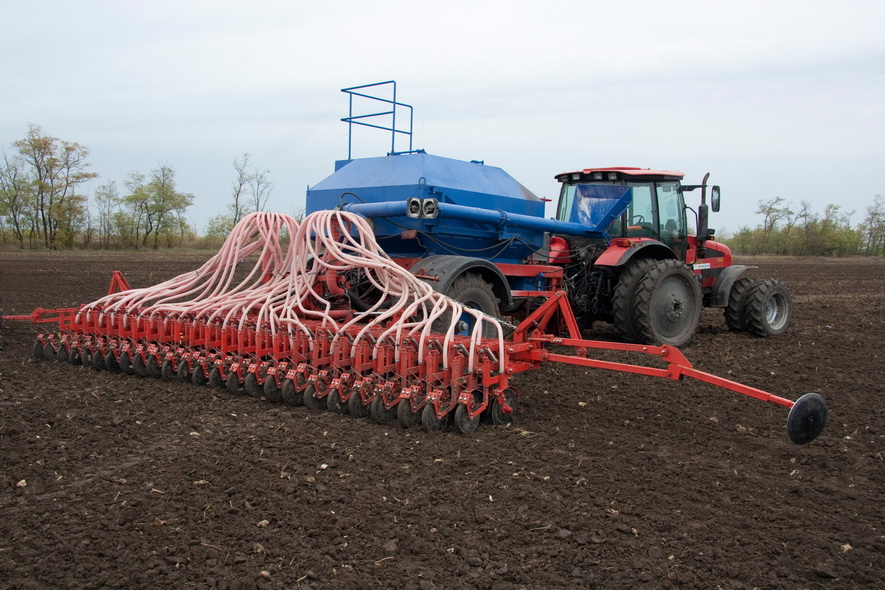

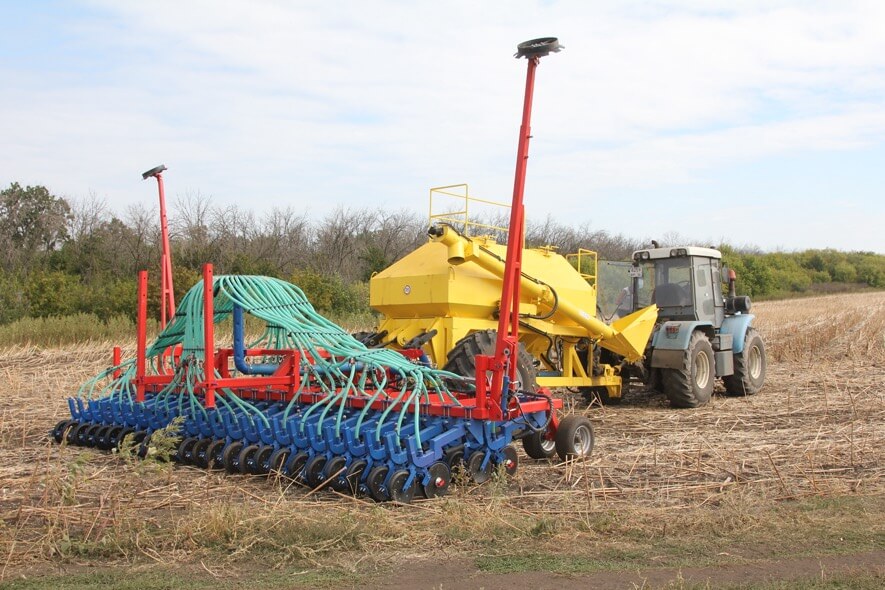

«ДОНЭЙР» 705/48-V6(15)Сеялка зерновая пневматическая «ДОНЭЙР»



Давление сошника 45кг достаточно для сева после одного дискования. У модификации "МТ" сошник имеет больший вес и давление его 40-70кг, что требует большей мощности трактора.

Бункер сеялки может агрегатироваться с пропашными сеялками и почвообрабатывающими орудиями для внесения минеральных удобрений в почву.

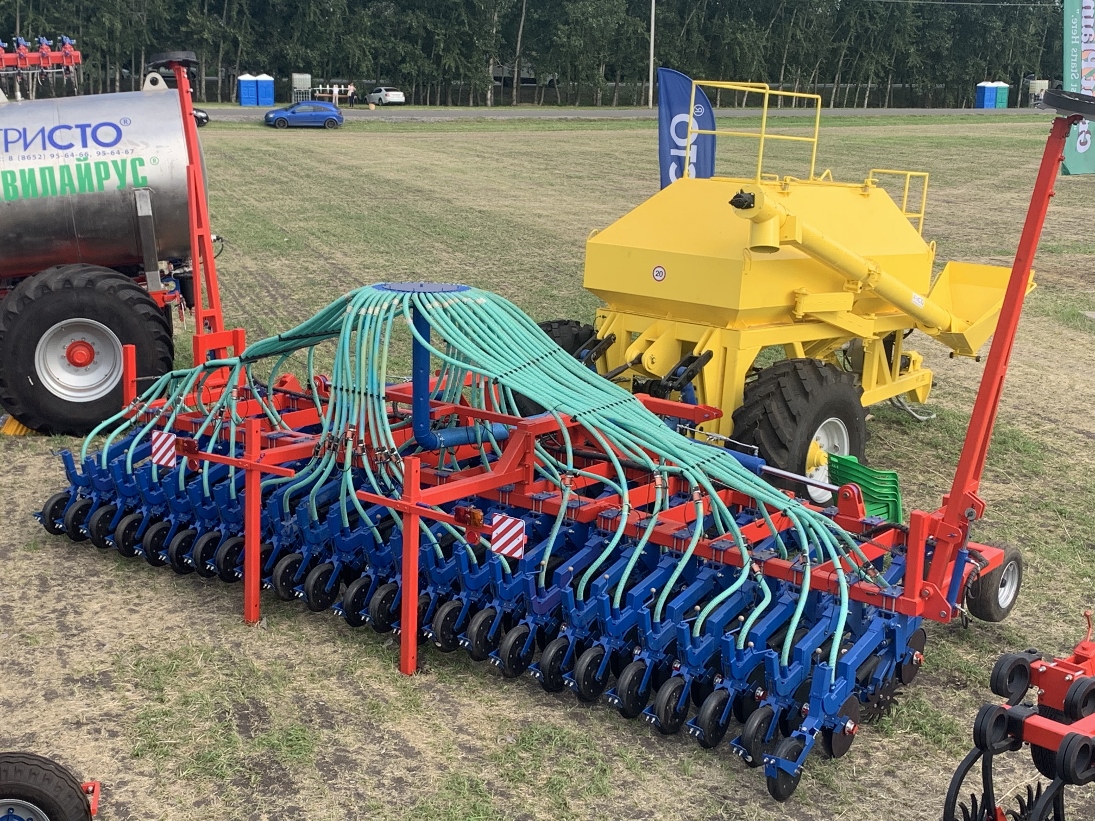

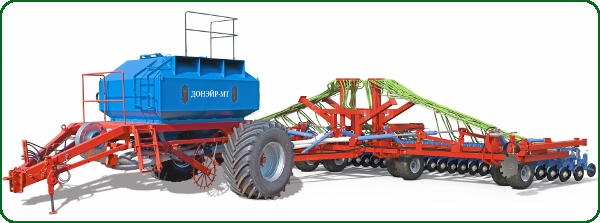

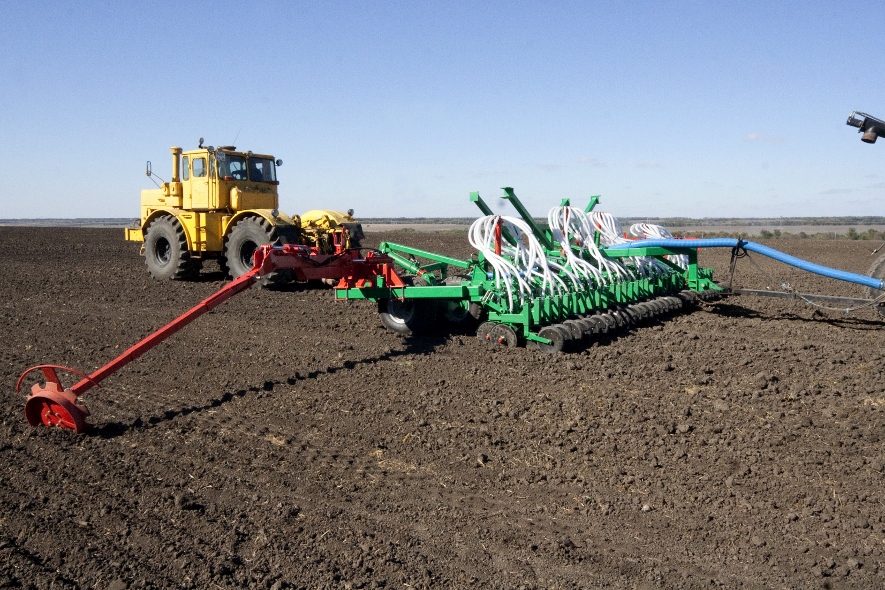

«ДОНЭЙР-МТ» 975/60-V8(15) шириной 10м (маркеры - опция)Сеялка зерновая пневматическая «ДОНЭЙР-МТ»



Модернизация посевных комплексов

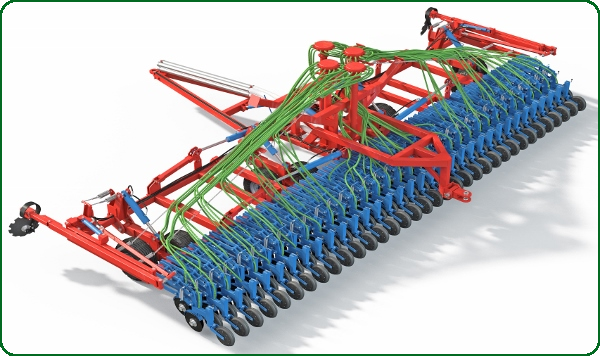

Прицепные рабочие органы «ДОНЭЙР» с двудисковыми сошниками "МТ" могут быть применены для модернизации имеющихся посевных комплексов, как одноосных, так и двуосных. Для этого имеется две сцепки.

При подборе ширины рабочих органов «ДОНЭЙР» надо иметь ввиду, что двудисковым сошником можно сеять с большей скоростью, чем под лапы и поэтому их надо брать не шире, чем ширина захвата имеющегося ПК, чтобы обеспечить норму высева.



Прицепные рабочие органы сеялки «ДОНЭЙР-МТ» могут применяться с любыми бункерами других производителейСеялка зерновая пневматическая «ДОНЭЙР-МТ»



Тяжелая ротационная борона - мотыга «ИГЛОВАТОР II» БИГ-6ТТяжелая ротационная борона - мотыга «ИГЛОВАТОР II» БИГ-6Т



Аэрация путем прокалывания почвы иглой с большой скоростью подобна микровзрыву. Такое воздействие микровзрывом на почву (помимо рыхления) способствует резкому вытеснению из верхнего слоя почвы накопившегося там углекислого газа и замещению его кислородом с азотом из воздуха, что значительно активизирует (ускоряет) почвенные биологические процессы и накопление (синтез) азота и тем самым приводит к резкому и полноценному развитию культурных растений (по данным ученых один проход игольчатой бороны соразмерен внесению в почву селитры в количестве 100 кг/га).

Текущие цены на сеялки «ДОНЭЙР»

Выдержка из прайса
СЗП 400/26–V2,5 (15)
722 000
СЗП 510/34–V2,5 (15)
933 500
СЗП 615/42–V2,5 (15)
1 034 500
СЗП 615/42–V6 (15)
1 344 000
СЗП 705/48–V6 (15)
1 530 000
СЗП 840/56-V8 (15)МТ
2 648 000
СЗП 1050/68–V8 (15)МТ
3 783 000
СЗП 1050/68–V12 (15)МТ
3 997 000
СЗП 1200/80–V12 (15)МТ
4 594 000
Прицепные рабочие органы сеялки с двудисковыми сошниками МТ:
1050/68 (15)
2 986 000
1200/80 (15)
3 583 000
1440/96 (15)
3 980 000
Маркеры (пара)
287 000
Бункер ПВБ-8/2 двухосный
997 000
Бункер ПВБ-12/2 двухосный
1 486 000
Бункер ПВБ-12/1 одноосный
1 298 000
Приемы и элементы ВЛАГОСБЕРЕГАЮЩИХ технологий доступны на странице
«УМНЫЙ РАПС ВЕРА»











Посмотрите видео о работе РБЗ «ЗУБОВАТОР»





А вот видео работы классического орудия, предпосевного культиватора «АГРИЛЮКС» 10,2м



Пневматическая зерновая сеялка - технические особенности:

Опционально
на сеялку
устанавливаются:

Технические характеристики зерновых пневматических сеялок «ДОНЭЙР»

Модель
400/26- V2,5
510/34- V2,5
640/42- V2,5
585/40- V6
615/42- V6
705/48- V6
840/56- V8
1050/68- V8
1200/80- V12
1400/96- V16
1700/114- V16
Ширина захвата, м
4,15
5,25
6,5
5,95
6,3
7,2
8,4
10,0
12,0
14,4
17,0
Объем бункера, м3
2,5
2,5
2,5
6,0
6,0
6,0
8,0
8,0
12,0
16,0
16,0
Количество сошников
26
34
42
40
42
48
56
66
80
96
114
Расстояние между сошниками, см
15
Рабочая скорость, км/ч
8-12
8-12
8-12
8-12
8-12
8-12
8-12
8-12
8-12
8-12
8-12
Давление сошника, кг
40-70
40-70
40-70
40-70
40-70
40-70
40-70
40-70
40-70
40-70
40-70
Вес, кг
2600
2900
3200
4500
5100
6200
7300
7800
9300
11800
13700
Требуемая мощность, л/с
80
90
120
120
130
140
160
200
250
300
360
Тип рабочих органов
навесные
прицепные

Инжекторное колесо

В настоящее время разрабатывается инжекторное колесо на 13 игл, точное литье из легированной стали. Через каждую иглу (форсунку) на этом колесе поочередно в почву впрыскивается под давлением 3 — 8 Бар жидкое удобрение на глубину до 10 см. Такое внесение позволяет попасть удобрению непосредственно к корневой системе, оптимизируя питание растений. Расстояние между иглами - инжекторами 12 см, шаг дисков 20 см. Норма внесения 20-1000 л/га, можно применять автоматическую систему расхода раствора на основе бортового компьютера BRAVO 300 (фирмы ARAG).

Стоимость одного колеса (в сборе) со ступицей ориентировочно 27 000 руб., а пары дисков на тандеме с шагом 20 см на двупружинной стойке (по типу игольчатой бороны «Игловатор») 62 000 руб.

Особенности конструкции

Зерновые сеялки «ДОНЭЙР»
– технические и эксплуатационные особенности
и преимущества

Бункер сеялки «ДОНЭЙР» может быть агрегатирован с культиватором, дисковой бороной или глубокорыхлителем для внесения в почву одного и двух видов удобрений или использован как составляющее посевных комплексов «ПРОГРЕСС» или «Нива СТАВРОПОЛЬЯ».

1. Пневмопривод подачи семян зерновой сеялки

По воздушному способу транспортирования семян от катушки к сошнику такие сеялки получили название пневматические. Для создания воздушного потока применяются центробежные вентиляторы с 2800-4500 оборотов в минуту.

Пневмопривод подачи семян зерновой сеялки

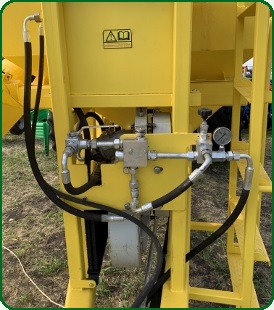

2. Закрытая гидросистема пневматической сеялки

Для привода вентилятора пневмосистемы сеялки «ДОНЭЙР» мы применяем аксиально-поршневой гидромотор с большим ресурсом эксплуатации. Это наиболее распространенный привод вентилятора от гидромотора – самый удобный и долговечный.
Гидромотор вентилятора сеялки «ДОНЭЙР» может питаться от гидросистемы трактора или от собственной (закрытой) гидросистемы сеялки.

Закрытая гидросистема питается от своего гидронасоса, который подключается к ВОМ трактора через кардан или навешиванием насоса прямо на ВОМ. В комплект поставки входит и кардан, и приспособление для установки гидронасоса на ВОМ трактора.
Возможна установка ДВС HONDA GX 670 (бензин) или двухцилиндрового дизельного.

3. Универсальность закрытой гидросистемы

Преимуществом закрытой гидросистемы является ее универсальность для разных тракторов и обособленность от гидросистемы трактора.

Это особенно важно, когда в конструкции трактора только одна гидросистема для трансмиссии и для навесных орудий или когда в гидросистеме тракторов применяются гидронасосы НШ, не позволяющие создать необходимое давление для раскрутки гидромотора вентилятора (например, НШ-100 трактора Т-150 раскручивает вентилятор сеялки «ДОНЭЙР» только до 2000-2100 об./мин. при требуемых 2800-3200 об./мин.).

Необходимо отметить, что качество масла для работы гидроцилиндров разнообразных сельскохозяйственных машин не сопоставимо с требованиями по качеству масла для аксиально-поршневого гидромотора привода вентилятора.

4. Надежная регулировка параметров вентилятора пневматической сеялки

В нашей закрытой гидросистеме для регулирования оборотов вентилятора и поддержания стабильных оборотов вентилятора применен итальянский регулятор пропорционального расхода масла с глицериновым манометром, для охлаждения масла – радиатор с вентилятором, а для очистки масла – масляный фильтр.

В комплект поставки входит запасной фильтроэлемент.

5. Надежная система охлаждения гидромотора

Емкость гидробака – 120 л, что в три раза превышает производительность гидронасоса.

Объема масла достаточно для естественного охлаждения масла, а радиатор служит для дополнительной защиты от перегрева в случае высокой температуры окружающего воздуха.

6. Универсальный бункер для семян и удобрений зерновой сеялки

Бункер двухсекционный, в зависимости от ширины захвата 4, 6, 8 или 12 куб. метров, разделен в соотношении 40/60, в горловине бункера установлена сетка с ячейкой 20х20.

В бункере 4 куб. м применяется две катушки – одна для семян, другая для удобрений.
В бункере 6, 8 и 12 куб. м применяется четыре высевающих аппарата – два для семян и два для удобрений.

Все катушки однотипные и взаимозаменяемые (в комплект поставки входит две запасные катушки для бункеров 6 и 8 куб. м и одна для бункера 4 куб. м).

7. Высококачественные высевающие катушки сеялки

Это инжекторные катушки немецких зерновых сеялок ACCORD. Данный тип катушек широко применяется всеми европейскими производителями сеялок (фирмами CASPARDO, KVERNEIAND, KUHN и другими).

8. Особенности инжекторного типа высевающей катушки

Путем создания в воздуховоде заужения (метод инжектора) перед высевающей катушкой создается разряжение, с помощью которого семена «высасываются» из катушки. Поэтому в таких сеялках на семенном бункере почти всегда применяют не жесткие люки, а мягкие тенты только для защиты семян от осадков.

В пневматических сеялках, в которых используется другой тип катушек, для выталкивания семян из бункера используют метод создания в бункере избыточного давления путем ввода в бункер дополнительного воздуховода от вентилятора пневмосистемы. Бункер таких сеялок должен быть герметичным.

9. Удобная регулировка нормы высева сеялки

Регулировка нормы высева семян осуществляется изменением приемочного окна высевающей катушки.

Обороты же самой катушки при одной скорости движения сеялки всегда одинаковые.
Нет необходимости в сложном подборе звездочек для изменения нормы высева, достаточно сделать несколько оборотов винта на катушке и визуально по шкале (линейке) на катушке изменить норму высева.

Для опорожнения бункера от оставшихся семян или удобрений в катушке есть специальный лючок, а в нижней части бункера дополнительные закрывающие отверстия.

10. Загрузка и выгрузка семян без сторонних загрузчиков сеялок

Для удобства выгрузки семян и удобрений конструкция бункера (высота рамы и ход шарниров шнекового транспортера) позволяет развернуть загрузчик на 180° и завести приемочный лоток под бункер для осуществления его выгрузки.

Складная лестница с поручнями создают дополнительные удобства при загрузке и обслуживании сеялки.

11. Надежная конструкция рамы зерновой сеялки

РАМА жесткая и надежная, изготовлена из трубы 160х120х8 и дополнительно усилена поперечинами и подрамником.

Для повышения антикоррозионных свойств используется качественная порошковая краска.

12. Широкая универсальность применения навесных орудий

Для подъема-опускания рабочих органов сеялки применена стандартная задняя навеска трактора.

Это дает возможность агрегатировать с бункером сеялки другие орудия, как нашего предприятия – дисковая борона «ДИСКОЛАЙТ», пружинная борона БК-9 и БК-12, полевой культиватор «АГРИТОП», посевной комплекс «ПРОГРЕСС», так и других производителей сельскохозяйственной техники.

Для сеялок с объемом бункера 8 и 10 куб. метров предусмотрена усиленная гидравлическая навеска. Такая усиленная навеска по заказу может быть установлена и на сеялке с объемом бункера 6 куб. метров.

В стандартную комплектацию бункеров входят колеса 18,4-24 диаметром 1300 мм и шириной 450 мм (это заднее колесо комбайна ДОН-1500).

Для сеялок объемом 8 куб. метров, которые планируется использовать с сеялками шириной более 8 метров или на полях с рыхлой почвой, рекомендуем использовать колеса увеличенного размера, например, 30,5R32 (К701).

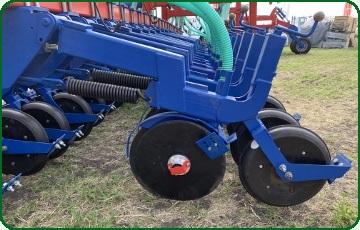

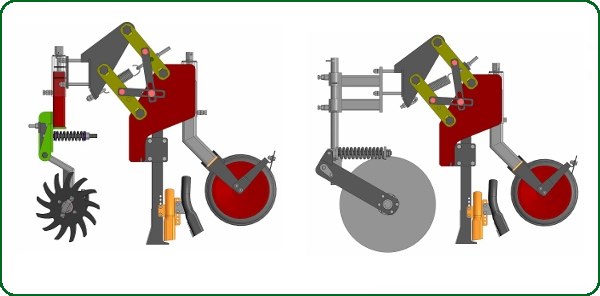

13. Дисковый сошник сеялки

Сошник сеялки «ДОНЭЙР» – это основной орган, определяющий надежность и совершенство сеялки в целом. При изучении разнообразных сошников мы остановились на довольно сложном варианте двухдискового копирующего сошника на параллелограмной подвеске с опережением одного диска другим.

Во-первых, опережение одного диска на 2,5 см перед другим позволяет сошнику лучше разрезать растительные остатки, не забиваться и самоочищаться. Расстояние между сошниками 15 см (или 17,5 см). А расстояние между первым и вторым рядом в 25 см позволяет лучшему прохождению растительных остатков.

Во-вторых, параллелограммная подвеска сошника со смазываемыми осями, с ходом 25 см позволяет отлично копировать неровности почвы и при этом иметь одинаковый угол вертикальной и горизонтальной оси вхождения диска в почву.

В-третьих, применение износостойких дисков – 373 мм фирмы OFAS (Италия) и надежных двухрядных необслуживаемых подшипников FKL (Словения) позволили получить превосходный результат надежности этого ответственного узла. А специальные наружные и внутренние чистики дисков создают дополнительные удобства на тяжелых глинистых и черноземных почвах, склонных к налипанию.

В-четвертых, атмосферное опорно-прикатывающее колесо имеет точную винтовую регулировку с метрической шкалой для регулировки заглубления от 2 до 8 см, а также чистик от налипания почвы, и обеспечивает точный контроль глубины заделки семян и лучший контакт земли с семенами, способствуя этим быстрому и равномерному прорастанию.

В-пятых, разнообразная регулировка усилия заглубления производится одной, двумя или тремя пружинами с давлением сошника 40-70 кг, что позволяет точно учитывать состояние почвы, скорость сева и глубину заделки семян.

14. Электронная система контроля высева зерновой сеялки

Электронная система контроля предлагается в двух вариантах:

базовая (входит в цену): выводит на табло попеременно обороты вентилятора и катушек и сигнализирует о нижнем уровне семян и удобрений;

расширенная – это программируемый бортовой компьютер «АХМ-КОНТРОЛЬ», который показывает и контролирует обороты вентилятора и высевающих катушек, скорость движения сеялки, обработанную площадь и самое главное – забивание сошников, для чего на каждый семяпровод устанавливается датчик емкостного типа из нержавеющей стали. В случае отклонения от норм высева или забивания сошника, его номер выводится на табло, подается звуковой сигнал и выводится соответствующая надпись (например, «увеличить скорость движения», «низкие обороты вентилятора» или «Нет высева в семенниках … 1234» и т.д.).

15. Удобство транспортировки пневматической сеялки

Перевозку сеялки может произвести автомобиль КАМАЗ – «сельхозник» с прицепом, это позволяют делать габариты бункера сеялки и ее небольшая простая разборка.

В кузов автомобиля грузится бункер, а в прицеп – ось с колесами и рабочие органы. В инструкции по эксплуатации сеялки есть сборочные чертежи с описанием процесса сборки, с помощью которых Покупатель может дособрать сеялку своими силами.

Надеемся, что предложенное описание сеялки «ДОНЭЙР» будет полезным для сравнения с другими сеялками и поможет в подборе наилучшего для Вас варианта. А если возникли вопросы, будем рады на них ответить по телефону или показать ниши замечательные сеялки на заводе.

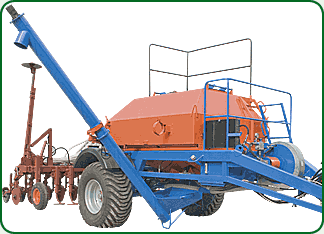

Шнек в режиме выгрузки
Следорыхлитель
Шнек в режиме загрузки
Усиленный двухдисковый сошник
Гидромотор вентилятора
Высевающая катушка дозатор
Дисковый сошник
Распределитель семян
Шнек в режиме выгрузки бункера
Следорыхлитель

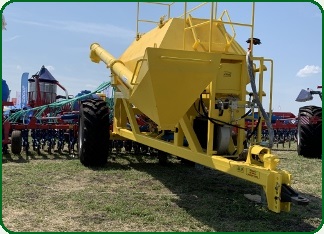

Шнек в режиме загрузки бункера
Шнековый загрузчик позволяет произвести выгрузку остатков зерна или удобрений из бункера, не прибегая к дополнительной технике или ручному труду.

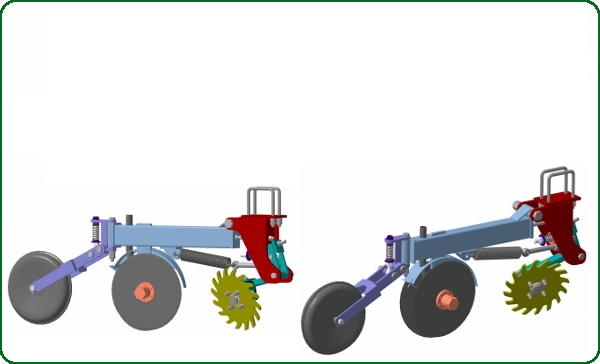

Усиленный двудисковый сошник
диаметром 373 мм давлением до 45 кг со смещением дисков, с прикатывающим колесом диаметром 330 мм. На ступице надежный двухрядный подшипник FKL с герметичной защитой.
Гидромотор вентилятора
с регулятором оборотов
Высевная катушка (дозатор)
Двухдисковые сошники с прикатывающими колесами (вид сзади)
Распределитель семян с датчиками забивания семяпроводов
бортового компьютера «АХМ-контроль»
Компактный ПК «АГРИФЕСТ-Гибрид» ПРК-500/34-V6(15)
Компактный ПК «АГРИФЕСТ-Гибрид»
ПРК-500/34-V6(15)
Привод гидронасоса
Привод гидронасоса гидросистемы
сеялки (бункера) через кардан

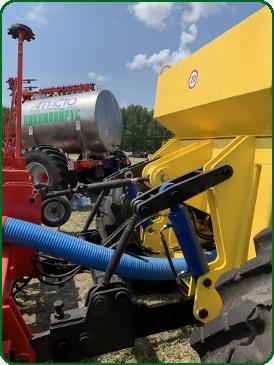

Стандартная задняя навеска
Стандартная тракторная навеска МТЗ-82 или по запросу ХТЗ-150
Бортовой компьютер "АХМ-контроль"
Бортовой компьютер «АХМ-Контроль»
ПВБ-4 с пружинной бороной
Пневматический высевающий бункер ПВБ-4, агрегатированный с пружинной бороной
ПВБ-4 с сеялкой
Вариант агрегирования бункера зерновой сеялки с пропашной сеялкой для внесения удобрений при севе

Пружинная стойка обеспечивает эффект «отбойного молотка» усиливая воздействие игл на почву.

Роторно-зубовые модули
Новый тип рабочих органов Роторно-зубовые модули (РЗМ) можно использовать практически на любых почвообрабатывающих орудиях для финишной подготовки почвы.
Гибкий цепной вал с углом атаки 45 градусов с зубьями 20мм при диаметре 400мм оказывает очень интенсивное тянуще-вращательное воздействие на почву (в 3 раза большее чем зубовая борона БЗТ-1), выравнивая её и измельчая комья. Наш модуль не забивается липкой почвой и растительными остатками. Сорняки вычесываются (выдергиваются) на поверхность почвы.
чертеж ступицы
  1. Крышка
  2. Гайка
  3. Кольцо стопорное
  4. Подшипник шариковый двухрядный
  5. Корпус ступицы
  6. Втулка
  7. Ось
  8. Крышка
  9. Уплотнение (сальник)
  10. Диск
  11. Шайба

Чертеж
Ступица необслуживаемая с двухрядным шариковым подшипником и сальниковым уплотнением

Фото
