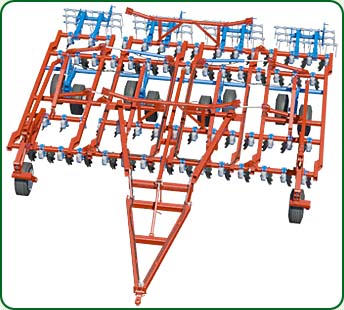

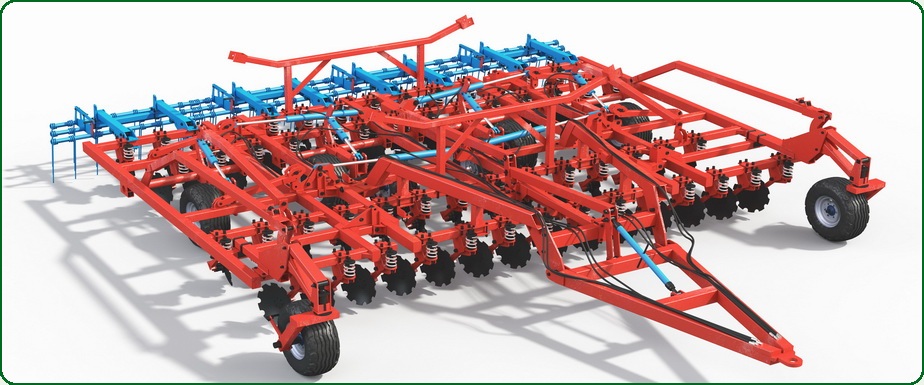

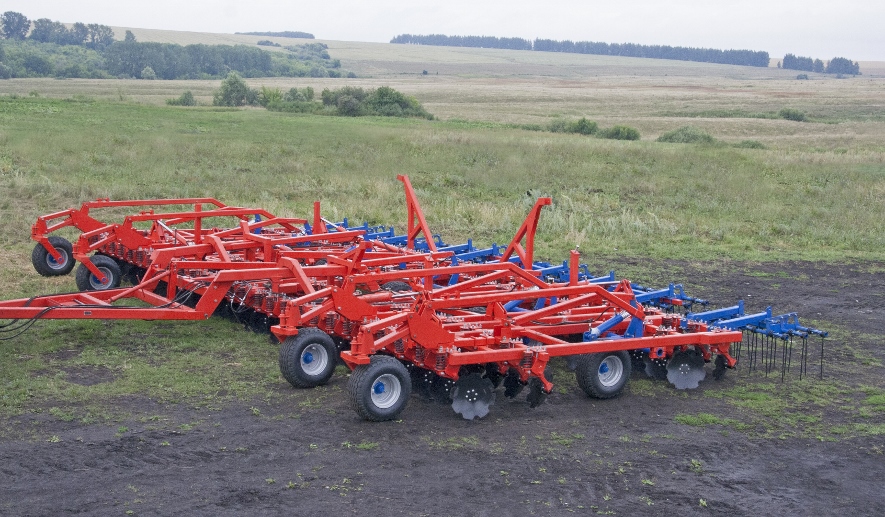

Тяжёлая дисковая борона «ДИСКОСТАР Супер» создана для российских экстремальных условий эксплуатации, относится к тяжёлым дискаторам с индивидуальной необслуживаемой стойкой каждого диска, с давлением 130-135 кг на диск. Размер диска 620x6 (670x7 опция).
Нагрузкой (давлением) на диск определяются возможности дискатора обрабатывать пересохшую почву.

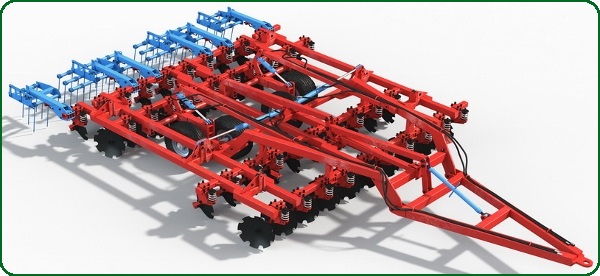

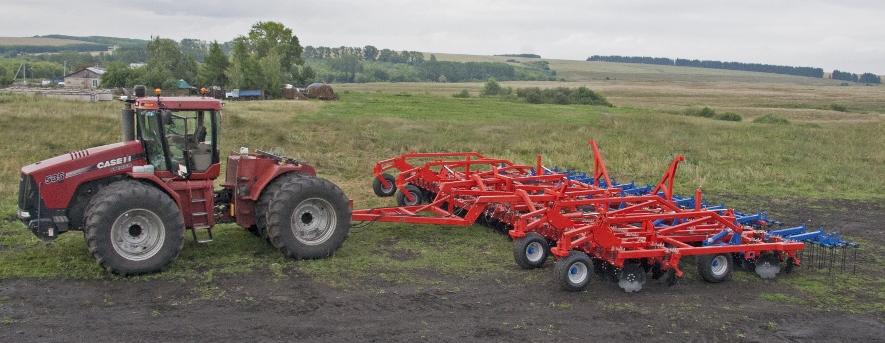

Дисковая борона «ДИСКОСТАР Супер» 5м
Функциональный аналог дисковой бороны «Рубин» (LEMKEN), но имеет четыре ряда дисков.
Проводя сравнение с дисковыми боронами (дискаторами) других производителей, просим обращать внимание на ВЕС орудий - это и главная статья цены и главная характеристика возможностей орудия.
На базе дискатора «ДИСКОСТАР Супер» БДТ 5х4 производится компактный комбинированный посевной комплекс ПК «ДИСКОЛЮКС» ДЛ-500/34-V6
ПК «ДИСКОЛЮКС» ДЛ-500/34-V6 на базе дискатора «ДИСКОСТАР-Супер» БДТ 5х4
Выдержка из прайса |
|
БДТ – 3х4/24 |
836 000 |
БДТ – 4х4/32 |
1 067 000 |
БДТ – 5х4/40 |
1 580 000 |
БДТ – 6х4/48 |
1 896 000 |
БДТ – 7х4/56 |
2 271 000 |
БДТ – 8х4/64 |
2 529 000 |
БДТ – 9х4/72 |
2 847 000 |
БДТ – 10х4/80 |
3 226 000 |
БДТ – 14х4/112 |
4 498 000 |
Модель |
БДТ-3х4
|
БДТ-4х4
|
БДТ-5х4 |
БДТ-6х4 |
БДТ-7х4 |
БДТ-8х4 |
БДТ-9х4 |
БДТ-10х4 |
БДТ-14х4 |
Ширина захвата, м |
3,0
|
4,0
|
5,0 |
6,0 |
7,0 |
8,0 |
9,0 |
10,0 |
14,0 |
Количество дисков, шт |
24
|
32
|
40 |
48 |
56 |
64 |
72 |
80 |
112 |
Тип рамы |
жёсткая
|
жёсткая
|
складная |
складная |
складная |
складная |
складная |
складная |
складная |
Количество секций |
1
|
1
|
3 |
3 |
3 |
3 |
3 |
3 |
5 |
Вес, кг |
3600
|
4800
|
6100 |
7200 |
8400 |
9600 |
10800 |
12100 |
15700 |
Рабочая скорость, км/ч |
8-12
|
8-12
|
8-12 |
8-12 |
8-12 |
8-12 |
8-12 |
8-12 |
8-12 |
Производительность, га/час |
2,4-3,6
|
3,2-4,8
|
4,0-6,0 |
4,8-7,2 |
5,6-8,4 |
6,4-9,6 |
7,2-10,8 |
8,0-12,0 |
12,0-14,0 |
Требуемая мощность, л/с |
130
|
170
|
220 |
270 |
330 |
370 |
420 |
460 |
550 |
На дисковой бороне «ДИСКОСТАР Супер» используется вырезной диск 620х6 (620х7 опция) с шагом 12,5 см от дискатора «Рубин» (LEMKEN), с усовершенствованной регулируемой 110-140 кг пружиной защитой, а также необслуживаемая ступица с закрытым двухрядным коническим роликовым радиально-упорным подшипником, защищённым фирменным кассетным (лабиринтным) уплотнением.
Грузоподъёмность нашего ступичного подшипника диска в 3 раза выше чем у «Рубина», что гарантирует длительную эксплуатацию дискатора «ДИСКОСТАР Супер» даже в экстремальных условиях. Глубина обработки до 20 см. Ход диска вверх при наезде на камень - 15 см.
Диск 620х7 из износостойкой борсодержащей стали фирмы OFAS (Италия) не уступает по качеству фирменным диском LEMKEN. Угол атаки диска 18°.Угол наклона диска 10°, что создаёт лучшее перемешивание почвы, уменьшает комковатость, сокращает сопротивление, уменьшая расход ГСМ.
Четырёхрядное расположение дисков (расстояние между соседними рядами 75 см) с давлением 130-135 кг на диск дают возможность производить обработку при огромном количестве растительных остатков и повышенной влажности почвы, или же сильно пересушенной почвы.

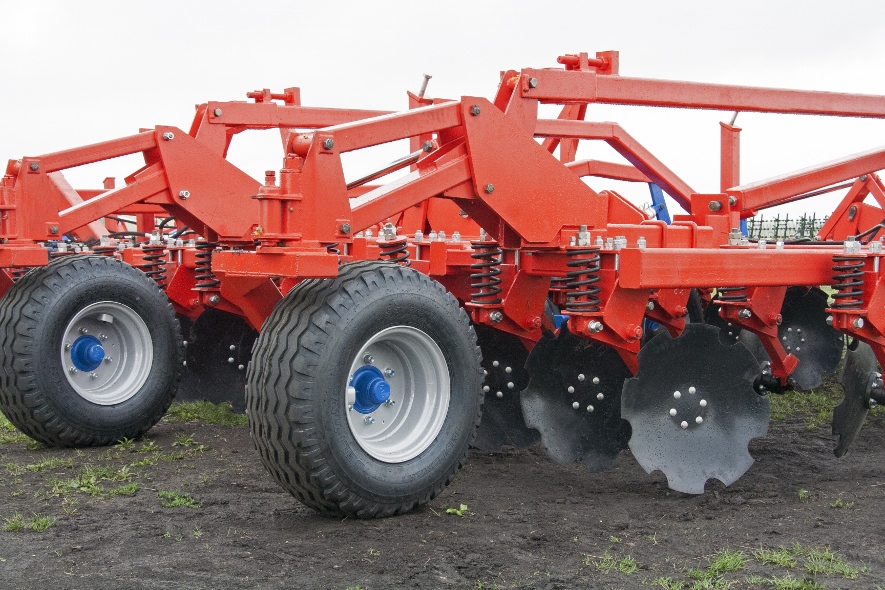

Мощная и тяжёлая рама из низколегированной стали 09Г2С с угловыми усилениями имеет всегда строго горизонтальное расположение благодаря тандемным основным колёсам, сопряжёнными с передними самоустанавливающими колёсами, что вместе с копирующими секциями позволяет иметь одинаковую глубину обработки по всей ширине, даже на холмистых полях.
Дисковая борона «ДИСКОСТАР Супер» стандартно оснащается регулируемой 14мм трёхрядной бороной для хорошего выравнивания почвы и крошения комков.
Центральное расположение основных (опорных) колес с регулировкой заглубления через эти колеса позволяет проводить работы по сильно увлажненной и глинистой почве, в отличие от вариантов конкурентов, где расположенные сзади, за рамой, прикатывающие колеса (или катки) являются опорными и будут забиваться при большой влажности (и) или на глинистых или других почвах, склонных к налипанию.

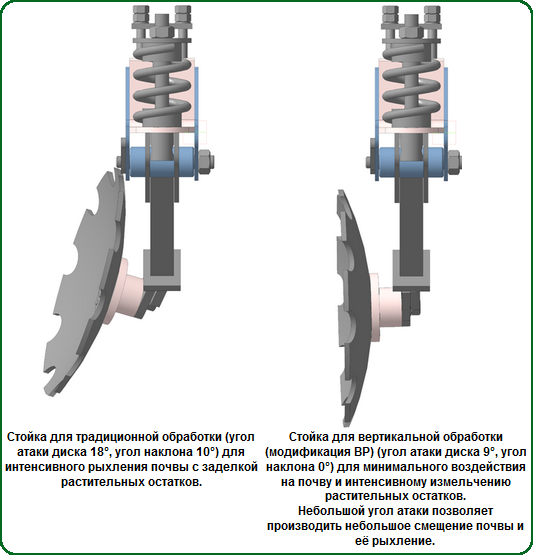

Дисковая борона «Дискостар Супер» выполняющая традиционную интенсивную обработку с заделкой растительных остатков в почву (угол атаки дисков 18°, угол наклона 10°) может быть легко переделана в современнейшее орудие по вертикальной обработке почвы «Дискостар Супер-ВР», при работе которого 90-95% измельченных растительных остатков будут расположены на поверхности поля (угол атаки дисков 9°, угол наклона 0°). При этом небольшой угол атаки - 9° позволяет добиться бокового смещения почвы для лучшего рыхления, без заделки растительных остатков почвой.
Для этого необходимо всего лишь заменить промежуточный кронштейн сопряжение поводка стойка со ступицей.
На наш взгляд это недорогое переоборудование позволит крестьянам без особых затрат пробовать внедрять новые современные методы почвообработки и сравнивать их с уже применяемыми методами обработки почвы.
Для полноценного применения вертикальной обработки почвы необходимы стерневые сеялки, способные сеять при больших количествах растительных остатков.
Принципиальное отличие дискаторов «ДИСКОСТАР» и «ДИСКОСТАР Супер» в том, что в первом случае каток является опорным и регулировка глубины обработки осуществляется через опорный каток, регулировка глубины обработки четырехрядного дискатора «ДИСКОСТАР Супер» осуществляется через центрально расположенные транспортные колеса.
Для того, чтобы расширить применение тяжелого дискатора для экстремальных российских условий мы спроектировали дискатор «ДИСКОСТАР Супер» с четырьмя рядами дисков и большим давлением - 130-135 кг на диск. Надо отметить, что простым утяжелением рамы невозможно добиться надежности дискатора, ведь если только увеличивать вес, то быстро будут изнашиваться подшипниковые узлы. Поэтому мы и применили фирменные двухрядные роликовые радиально-упорные подшипники большего размера и индивидуальные подпружиненные стойки, которые дают прекрасную защиту от перегрузок, что также увеличивают срок службы подшипникового узла и бороны в целом.

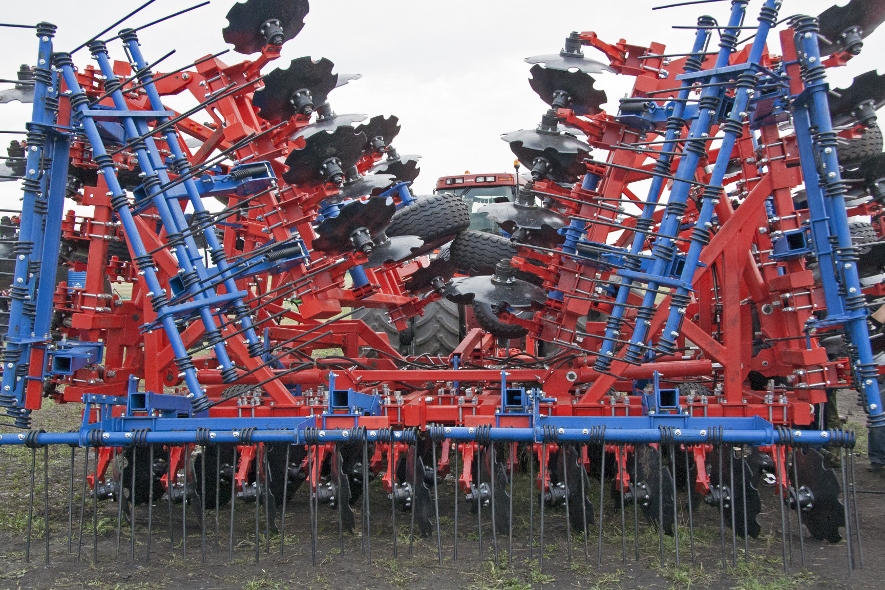

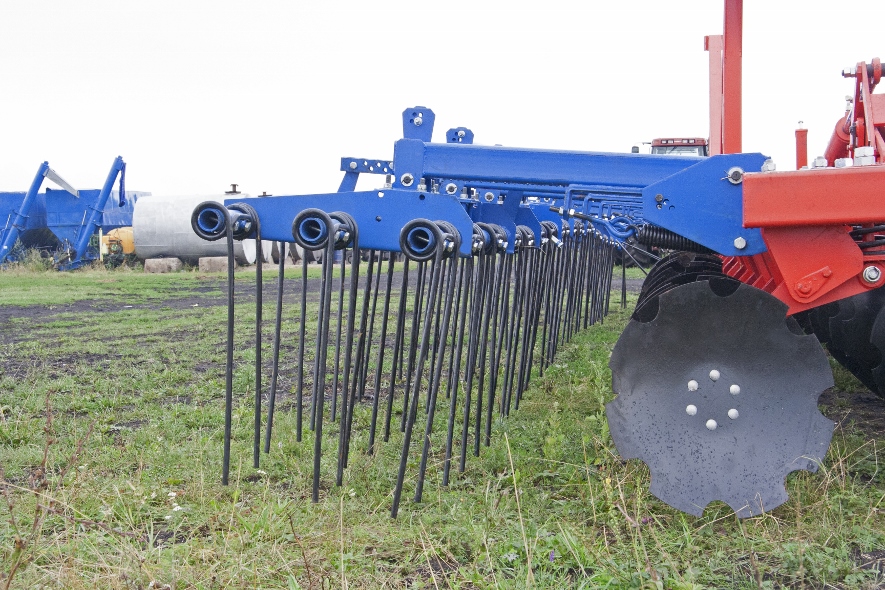

На дисковой бороне «ДИСКОСТАР Супер» сзади устанавливаем трехрядную регулируемую пружинную борону с пальцем 12 мм (или по заказу трехрядную 10 мм борону и 350 мм спиральный каток).
Пружинная борона с прикатывающим катком аналогичны по конструкции применяемым на полевых культиваторах «АГРИТОП». Этим мы получили дополнительные возможности по выравниванию поля и измельчения комков для высококачественной подготовки почвы.

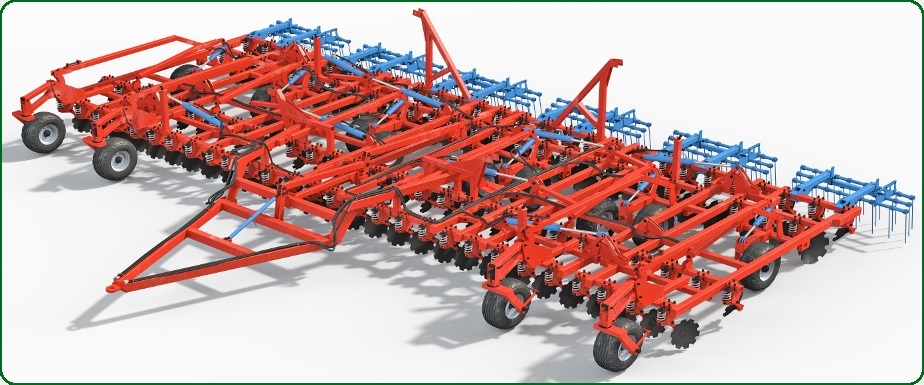

Дисковая борона ДискоСтар Супер БДТС - 14х4
Стойка дискатора с пружинной защитой, давлением 135кг и диском 610мм от Рубина.
Ступица диска не обслуживаемая с радиально упорным роликовым подшипником грузоподъемностью в 3 раза большей чем у Рубина.
Чертеж
Ступица необслуживаемая с двухрядным коническим роликовым подшипником и кассетным (лабиринтным) уплотнением
