Прицепные и навесные глубокорыхлители
«АГРИРИЧ»
для влагосберегающей обработки почвы

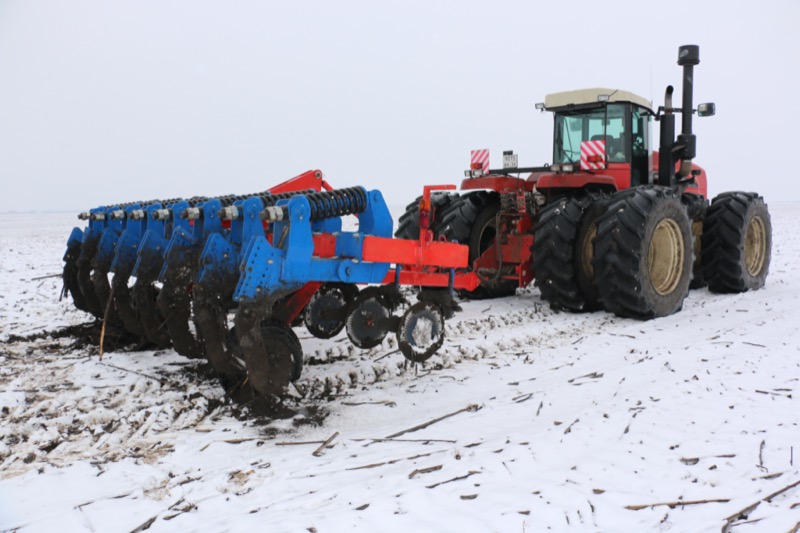

Глубокорыхлитель прицепной (щелеватель) «АГРИРИЧ-II», в том числе для стрип-тилл (STRIP-TILL)

Мощные импортные трактора (400-500 л/с), как правило, не имеют задней гидравлической навески и поэтому им подходят только прицепные орудия.

Наш прицепной глубокорыхлитель «АГРИРИЧ» спроектирован специально под такие трактора. На нём применяется высокопрочная стойка американского типа, не делающая боковое смещение почвы и требующая меньше тягового усилия (чем европейские стойки типа «параплау»).

Такой тип стойки применяется для тяжелых и очень тяжелых почв.

Два варианта защиты стоек - срезной болт (стандарт) или гидравлическая защита (опция).

Мощная двухрядная рама американского типа из низколегированной стали 09Г2С с сечением профильной трубы 160x120x8 (поперечная) и 140x60x7 с угловыми усилениями (закрытые косынки) гарантирует длительную и надежную эксплуатацию глубокорыхлителя при самых экстремальных условиях. А регулировка заглубления через транспортные колеса, позволяет проводить работы по переувлажненной почве.


Глубокорыхлитель «АГРИРИЧ-II»Глубокорыхлитель «АГРИРИЧ-II» прицепной 5,6м с пружинной защитой стойки

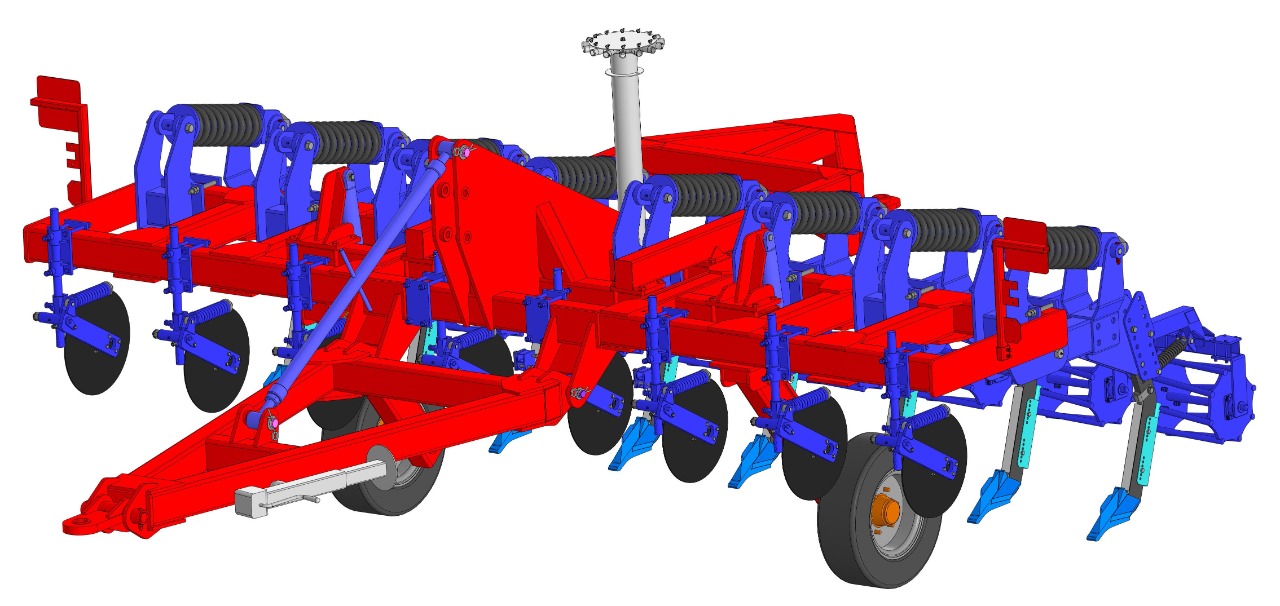

Глубокорыхлитель «АГРИРИЧ-II» прицепной 5,6м с пружинной защитой стойкиГлубокорыхлитель «АГРИРИЧ-II» прицепной 5,6м с пружинной защитой стойки


Глубокорыхлитель «АГРИРИЧ-II» с внесением удобрений на глубину 15-25 смГлубокорыхлитель «АГРИРИЧ-II» с внесением удобрений на глубину 15-25 см


Глубокорыхлитель «АГРИРИЧ» с катком на каждую стойкуГлубокорыхлитель «АГРИРИЧ» с катком на каждую стойку


Мощная стойка глубокорыхлителя «АГРИРИЧ» для глубины до 55 см





Текущие цены на глубокорыхлитель «Агририч»

Выдержка из прайса
АР–4 Н/О
892 000
АР–4 Н/П
1 332 000
АР–6 Н/О
1 338 000
АР–6 Н/П
1 998 000
АР–6 П/О
1 699 000
АР–6 П/П
2 364 000
АР–8 П/О
1 996 000
АР–8 П/П
2 886 000
АР–10 ПС/П
3 631 000
Разрезающий (колторный) волнистый диск Ǿ 510 мм на стойке (в сборе)
42 000
Набор дополнительных рабочих органов для обработки почвы по стрип-тиллу (strip-till) для одной секции (в сборе)
99 000
Маркеры (пара) в сборе
189 000
Тележка транспортная для навесных орудий ТТ-5 (трехточечная сцепка 5 кл.)
642 000
Полный список моделей смотри на странице "Прайс"


«Н» - навесной
«П» - прицепной
«О» - защита стойки отрывной болт
«П» - защита стойки пружина

Можно приобрести через Росагролизинг



Технические характеристики
плугов чизельных (глубокорыхлитель, щелеватель) «АГРИРИЧ»

Модель
АР-4
АР-6
АР-8
АР-10
Ширина захвата, м
2,8
4,2
5,6
7,0
Тип
навесной
навесной или прицепной
прицепной/складной
Глубина обработки до, см
35-60
Количество стоек
4
6
8
10
Тип стоек
параболическая
Ширина обтекателя, мм
30(60)
Тип защиты стоек
отрывной болт или пружинная
Шаг стоек
70
Каток или трехрядная 14мм пружинная борона
опция
Ширина в транспортном положении
2,2
4,4
5,3/3,9
6,5/4,5
Вес, кг
2 400
5 900
7 100
7 900
Требуемая мощность, л/с
160-200
240-300
400-450
450-600

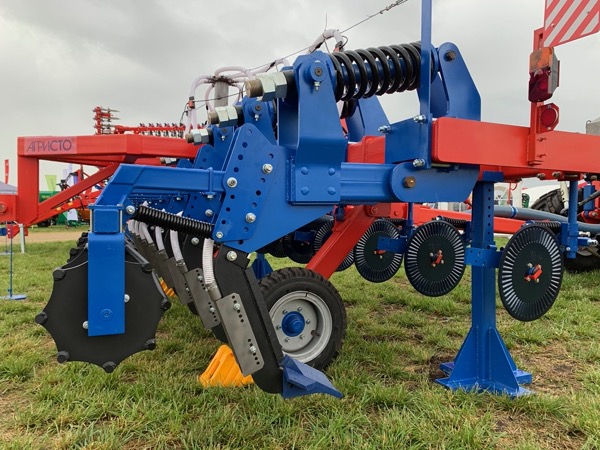

Глубокорыхлитель «АГРИРИЧ-II»

Новая компоновка прицепного глубокорыхлителя «АГРИРИЧ-II» - теперь он состоит из двух разных частей:

Причем, наша гидравлическая защита стоек глубокорыхлителя первая в России. Для ее разработки мы использовали опыт лучших европейских образцов почтообрабатывающей техники.

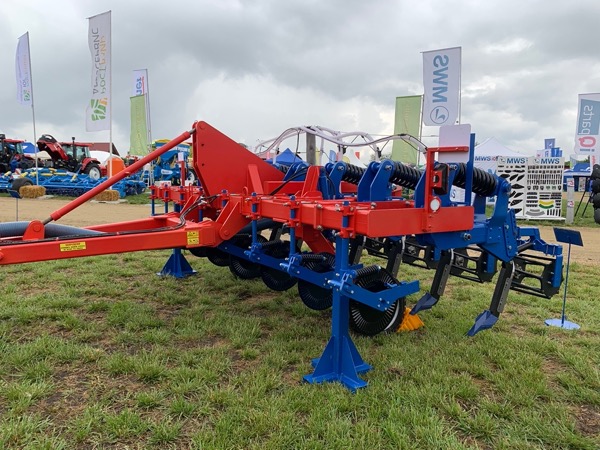

Глубокорыхлитель «АГРИРИЧ-II» прицепной АР-8ПК с гидравлической защитойГлубокорыхлитель «АГРИРИЧ-II» прицепной АР-8ПК с гидравлической защитой



В чем особенность новой раздельной компоновки?

1. Тележку с трехточечной навеской 5 кл. можно применять для любых других навесных орудий, например, с широкозахватными навесными рядковыми культиваторами. Колеса транспортные этой тележки для междурядья 70 см. Тандемные спаренные колеса тележки исключают ее подпрыгивание на кочках, что обеспечивает равномерную глубину обработки.

2. Двухрядная рама глубокорыхлителя с расстановкой стоек на 70 см за последним рядом позволила разместить на первом ряде колторные разрезающие диски на одной линии со стойками и теперь стала возможной работа глубокорыхлителя по сильно заросшим полям. Глубина обработки до 60 см.

3. Гидравлическая защита стоек позволяет производить регулировку срабатывания стоек в зависимости от почвенных условий, сохраняя при этом орудие от перегрузок. Регулировка срабатывания осуществляется на давлении от 80 до 200 Bar при помощи гидропневмоаккумулятора, регулятора давления и манометра. Постоянного потока масла не требуется.

4. Появилась возможность дооснастить наш глубокорыхлитель приспособлением для чистки рядка, формирования борозды и катка, с тем, чтобы его использовать для линейного рыхления по технологии Стрип-Тилл (Strip-Till). Причем, это очень мощное орудие для осеннего стрип-тилла для самых тяжелых условий.

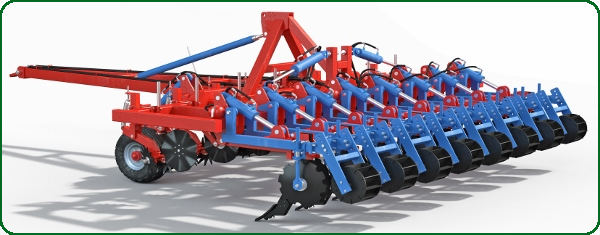

Глубокорыхлитель «АГРИРИЧ-II» АР-8СТ с дополнительным оборудованием для линейного рыхления по технологии Стрип-Тилл (на транспортном устройстве ТТ-5)Глубокорыхлитель «АГРИРИЧ-II» АР-8СТ с дополнительным оборудованием для линейного рыхления по технологии Стрип-Тилл (на транспортном устройстве ТТ-5)



Особенность применения навесных кротователей или глубокорыхлителей с гидравлической защитой стоек

Существенной особенностью применения навесных кротователей и глубокорыхлителей с тракторами типа МТЗ-82, МТЗ-1221, МТЗ-1523, ДТ-75 и т.п. является малый ход задней трехточечной навески таких тракторов. Из-за этого получается, что у кротователей (или глубокорыхлителей) с высотой стойки под рамой 80-90см нет просвета в транспортном положении и, соответственно, передвижение сильно затруднено. Поэтому для тракторов с малым ходом навески обязательно необходимо комплектовать глубокорыхлители и кротователи дополнительным гидроцилиндром подъема стойки, так как в транспортном положении путем отгибания стойки назад увеличивается расстояние между стойкой и почвой.

Дополнительным свойством применения гидроцилиндра подъема-опускания стойки кротователя (или глубокорыхлителя) является то, что при сопряжении гидроцилиндра с гидропневмоаккумулятором этот ГЦ превращается в регулируемую пружину для защиты стоек от перегрузок. Регулировка происходит с помощью гидравлического крана (регулятора) и манометра. Гидросистемой трактора накачивается гидропневмоаккумулятор на давление от 100 до 200 Бар в зависимости от почвенных условий. Затем краном перекрывается гидромагистраль и агрегат готов к эксплуатации. При изменении почвенных условий изменяется опять рабочее давление в гидросистеме. Для дополнительной защиты от перегрузок мы применяем на стойках и аварийные отрывные болты, что исключает ошибки при настройке давления гидропневмоаккумулятора. Получается дорого, но зато очень надежно и практично.

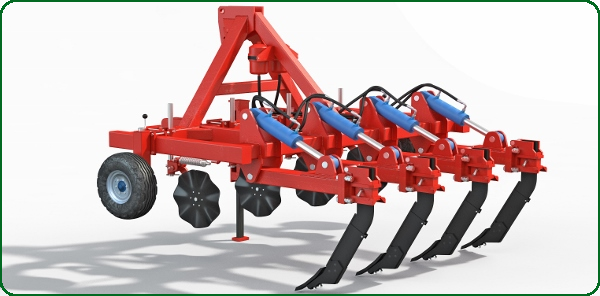

Навесной глубокорыхлитель «АГРИРИЧ-II» с гидравлической защитой стоек и колторными дискамиНавесной глубокорыхлитель «АГРИРИЧ-II» с гидравлической защитой стоек и колторными дисками

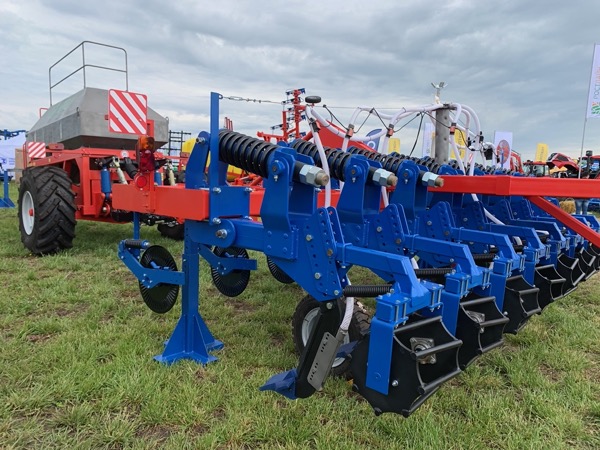

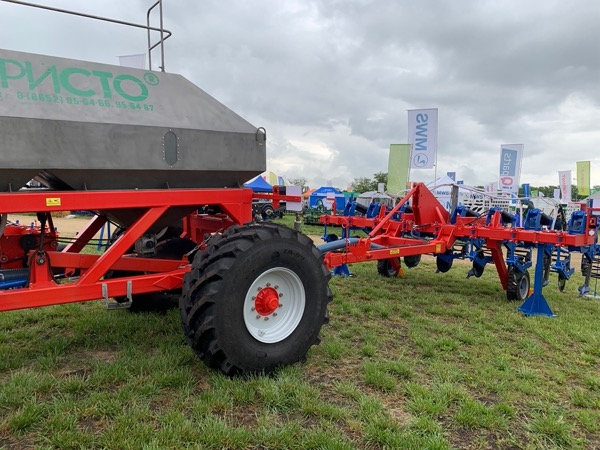

Подкормщик сыпучими удобрениями «АЭРОМИН» агрегатированный с прицепным глубокорыхлителем «АГРИРИЧ» для внесения удобрений на глубину 35 смПодкормщик сыпучими удобрениями «АЭРОМИН» агрегатированный с прицепным глубокорыхлителем «АГРИРИЧ» для внесения удобрений на глубину 35 см

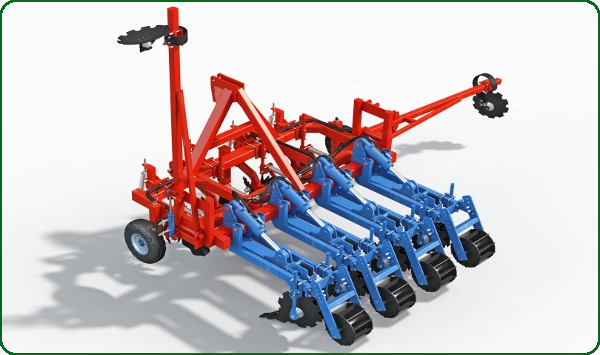

Глубокорыхлитель «АГРИРИЧ-II» АР-4НРСТ с гидравлической защитой для технологии Стрип-Тилл с маркерами (опция)Глубокорыхлитель «АГРИРИЧ-II» АР-4НРСТ с гидравлической защитой для технологии Стрип-Тилл с маркерами (опция)



Схема №6 рабочих органов линейного рыхлителя для технологии Стрип-Тилл на базе глубокорыхлителя «АГРИРИЧ-II».Схема №6 рабочих органов линейного рыхлителя для технологии Стрип-Тилл на базе глубокорыхлителя АгриРич

                           1                  2                          3                          4                               5



  1. Два ротационных диска Ǿ 350мм для очистки рядка от растительных остатков. Стойка с регулировкой высоты, пружинной защитой от перегрузок и регулировкой натяжения пружины (силы прижатия к почве).
  2. Волнистый (колторный) разрезающий диск Ǿ 510 мм на регулируемом по высоте стойке с пружинной защитой.
    Три типа дисков:
    • а) ровный;
    • б) 8 волновой;
    • в) 12 волновой;
    • г) волны под углом по ходу движения.
  3. Стойка глубокорыхлителя для глубины обработки почвы 25-45см с одновременным внесением жидких или сыпучих удобрений. Два варианта защиты стойки – срезной болт или гидравлическая защита.
  4. Два диска Ǿ 510 мм для формирования четкой борозды с регулировкой глубины и угла обработки.
    Два типа дисков:
    • а) вырезной (ромашка);
    • б) волнистый.
  5. Каток для уплотнения и измельчения комков почвы.
    Два типа катков:
    • а) ребристый;
    • б) цепной (формирует гребень).

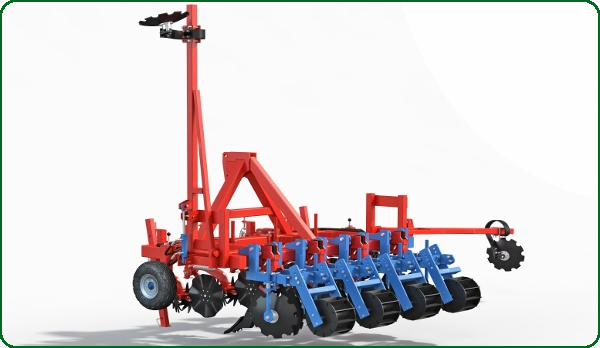

Глубокорыхлитель «АГРИРИЧ-II» АР-4НОСТ с защитой стойки - отрывной болт для технологии Стрип-Тилл с маркерами (опция)Глубокорыхлитель «АГРИРИЧ-II» АР-4НОСТ с защитой стойки - отрывной болт для технологии Стрип-Тилл с маркерами (опция)

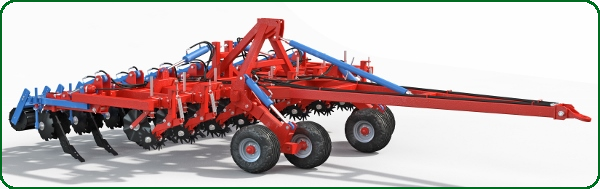

Глубокорыхлитель «АГРИРИЧ-II» АР-8ПГСТ для технологии Стрип-ТиллГлубокорыхлитель «АГРИРИЧ-II» АР-8ПГСТ с гидравлической защитой для технологии Стрип-Тилл



Навесной глубокорыхлитель «АГРИРИЧ» можно легко переоборудовать в кротователь РК, заменив стойки (присоединительные размеры и высота стоек - одинаковые).

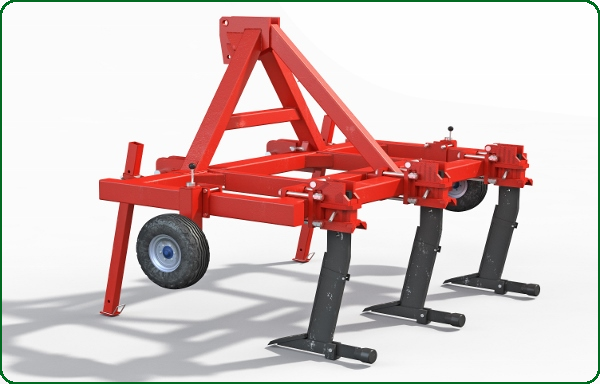

Рыхлитель-кротователь РК-3Рыхлитель-кротователь РК-3

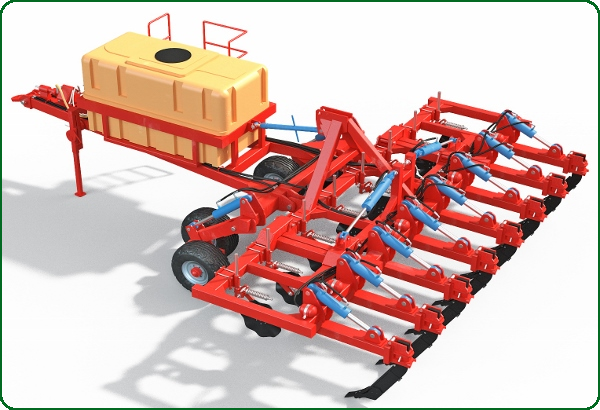

Емкость 2500л «АГРИМОНТ» для внесения жидких убобрений
установлена на транпортной тележке ТТЕмкость 2500л «АГРИМОНТ»



Волнистый (колторный) разрезающий диск
На глубокорыхлители «АГРИРИЧ» (по заказу) могут перед стойкой устанавливаться волнистые (колторные) разрезающие диски диам.510мм с необслуживаемой ступицей
Стойка

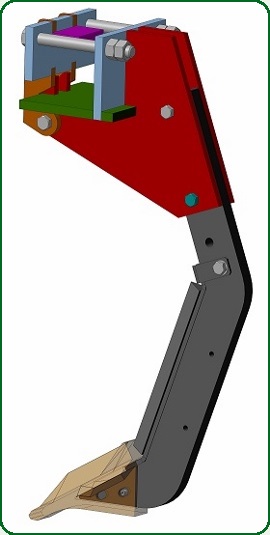

Высокопрочная фирменная итальянская стойка для очень тяжелых почв со специальным усиленным креплением этой стойки к раме позволяет производить обработку на глубину до 60см

Угол атаки стойки - 60°, высота 100см, сечение 30х130.

Три разных вида обтекателей этой стойки позволяют получить разную интенсивность воздействия на почву:
   а) Низкое (щелевание) – 30мм
   б) Среднее – 60мм
   в) Большое – 60мм с крыльями

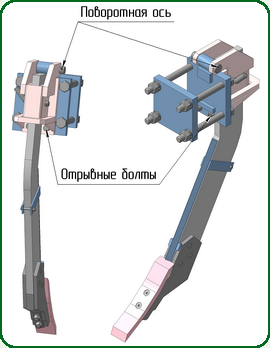

Специальное усиленное крепление стойки к раме в форме «колодки» защищают стойку от камней двумя болтами «на разрыв».
Стойка с колодкой
Это крепление - колодка с широкой поворотной осью исключает боковое смещение стойки при работе и деформацию крепления при наезде на камень.
Стойка

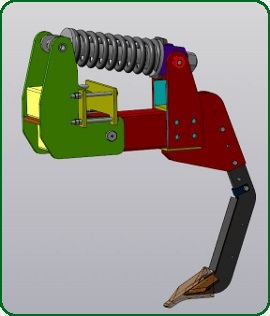

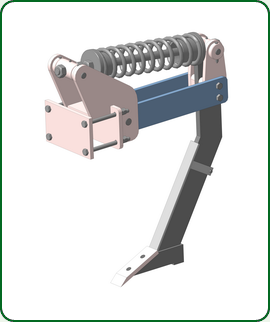

Стойка с пружинной защитой, глубина обработки 30-50 см, усилие срабатывания пружины — 1500 кг
Стойка

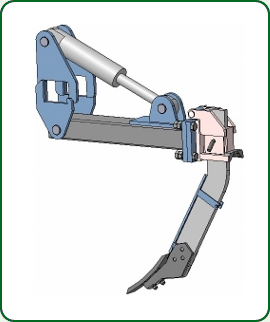

Стойка с гидравлической защитой + отрывной болт ГЦ-100х63. Усилие срабатывания регулируемое 300-2000кг
Стойка
Пример полосовой обработки
Тележка транспортная ТТ
Тележка транспортная ТТ
Стойка глубокорыхлителя параболическая с пружинной защитой, срабатывание при давлении 1500кг
Стойка глубокорыхлителя параболическая с пружинной защитой, срабатывание при давлении 1500кг
Стойка с защитой Отрывной болт
Стойка с защитой Отрывной болт
