Полосовая (комбинированная)
технология обработки почвы
«СТРИП-ТИЛЛ» ( STRIP-TILL, СТРИПТИЛ )

Что бы лучше разобраться в особенностях линейных рыхлителей, познакомтесь с агрегатами по Стрип-тиллу других производителей:

Pluribus (DAWN)Pluribus (DAWN)


1tRipr (Orthmen)1tRipr (Orthmen)


Till-N-Plant (Schlagel)Till-N-Plant (Schlagel)


PST (Remlinger)PST (Remlinger)


7600 (Sunflower)7600 (Sunflower)


Stripcat (Slyfrance)Stripcat (Slyfrance)

Полосовая (комбинированная) технология обработки почвы «СТРИП-ТИЛЛ» (STRIP-TILL, СТРИПТИЛ)

Технология обработки почвы «СТРИП-ТИЛЛ» является альтернативой нулевой обработки НОУ-ТИЛЛ (NO TILL), при которой обрабатывается только узкая полоса сева (15-25см), с образованием небольшого гребня. А около двух третей поля остается не обработанной. Такая обработка позволяет сократить затраты на обработку почвы в 2-3 раза. В основном она применяется под пропашные культуры (кукурузу, подсолнечник, свеклу), а также под сою. Причем сев может производиться обычными (не стерневыми) сеялками во взрыхленные полосы.

Технологию «СТРИП-ТИЛЛ» (STRIP-TILL, СТРИПТИЛ) можно применять и при традиционной или минимальной обработке почвы. Например, производя осенью не глубокое (на 5-6 см) сплошное дискование почвы, а весной полосовую обработку на глубину 15-25 см одновременно с внесением удобрений и севом.

Пример полосовой обработкиСтрип-тилл пример полосовой обработки



Сформированный гребень обработанной почвы быстрее прогревается и просыхает, что позволяет производить более ранний сев. На полях, куда техника временно не может зайти из-за застойного переувлажнения и медленного прогревания почвы, такое преимущество проявляется намного сильнее и становится решающим фактором внедрения этой технологии в более северных зонах, где кукуруза и подсолнечник на зерно не выращивается.

Важным преимуществом этой технологии является то, что вместе с рыхлением одновременно можно вносить удобрение под семенем, на глубину 20-30см или даже в двух уровнях разные удобрения, чтобы в процессе роста растение достигало первого уровня через 15 дней, а второго через 45 дней. Благодаря этому растение может получать подкормку тогда, когда это ему особо необходимо, в период активного роста и когда формируется урожай. При этом у растения формируется мощная корневая система.

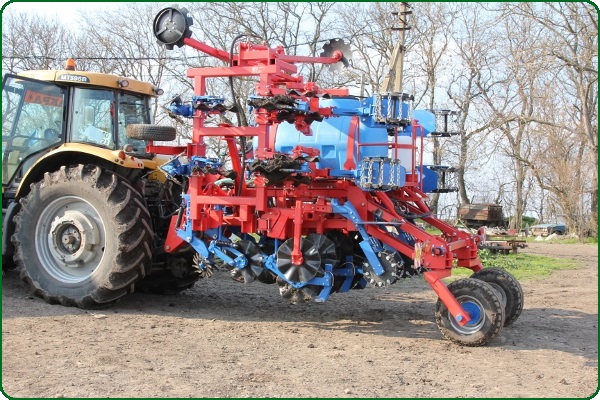

Линейный рыхлитель «АГРИВАТОР» на 8 рядков с внесением жидких удобренийЛинейный рыхлитель «АГРИВАТОР» на 8 рядков с внесением жидких удобрений


Особенность нашего линейного рыхлителя «АГРИВАТОР» для Стрип-тилла в том, что он двухрядный а рабочие органы не имеют опорного колеса и поэтому он может применяться и для весеннего стрип-тилла с заменой чизельной стойки на узкий анкер и для осеннего, как тяжелый агрегат. Причем двух рядная компановка позволяет проводить обработку по переувлажненной почве. А отдельный очиститель рядка позволяет его использовать весной отдельно для чистки полос перед посевом, которые обычно ветром к весне заносит растительными остатками.

Важнейшим фактором внедрения технологии «СТРИП-ТИЛЛ» является сокращение затрат на обработку почвы, так как большая часть поля не обрабатывается. Из-за применения на агрегатах для «СТРИП-ТИЛЛ» (Strip-Till) комбинации разных рабочих органов которые разрезают и убирают растительные остатки, производят глубокое рыхление и крошение почвы, образуют борозду и прикатывание и все это за один проход, становится возможным выполнить только одну операцию по обработке почвы (обычно осенью). Для орудия шириной захвата 5,6м (8 рядов с междурядьем 70см) достаточно мощности 150-200 л/с всего лишь одним проходом, чем достигается высокая производительность при подготовке почвы.

А благодаря возможности полосовой обработки почвы с одновременным внесением удобрений под корневую систему растений, раскрываются новые перспективы применения технологии точного земледелия при повышении эффективности применения минеральных удобрений.

Обзор техники для Полосовой обработки почвы «СТРИП-ТИЛЛ» (STRIP-TILL, СТРИПТИЛ)

Большой интерес к технологии полосовой обработки почвы «СТРИП-ТИЛЛ» (STRIP-TILL) и почти полное отсутствие информации и опыта применения этой технологии в России подтолкнул нас к проведению небольшого обзора и анализа оборудования разных производителей.

По-нашему мнению оборудование для «СТРИП-ТИЛЛ» (СТРИПТИЛ) можно разделить на три основные категории: легкие, средние и тяжелые, в зависимости от веса секций и глубины обработки (или степени обработки почвы). Причем, фотографии такого агрегата достаточно, чтобы легко определить возможности агрегата по степени воздействия на почву.

В зависимости от степени воздействия на почву агрегаты по стрип–тиллу можно разделить на две основные группы:

Весенние агрегаты для стрип-тилла (стриптила) в основном предназначены для очистки рядка от растительных остатков и умеренному поверхностному рыхлению почвы. Можно при этом вносить минеральные удобрения на глубину поверхностного рыхления. Классическим примером агрегата для весеннего стрип-тилла является Pluribus (DAWN). На секции располагается солнцевидный очиститель и три волнистых диска, предусмотрено внесение сыпучих или жидких удобрений на глубину работы волнистых дисков. Стойки на секции нет и, соответственно, нет глубокого рыхления и происходит умеренное иссушение почвы при такой обработке и это главная его особенность. Через 1-2 часа после обработки, после небольшого просыхания почвы, рекомендуется производить сев.

Для осеннего стрип-тилла (стриптила) на секции для полосовой обработки обязательно есть стойка для интенсивного рыхления почвы:

Агрегаты для осеннего среднего стрип-тилла для глубины обработки на 20-30 см наиболее распространены. Классическим примером можно назвать 1tRiPr (ORThman), GLADIATOR (Krause), Till-n-Plant (Schlagel), 7600 (Sanflower). На таких агрегатах на секции обязательно есть мощная стойка для глубины обработки почвы 20-30 см. Через эту стойку глубоко в почву могут подаваться жидкие и (или) сыпучие удобрения, в том числе на два уровня. Такие агрегаты наиболее широко распространены и очень хорошо подходят для осенней обработки. Однако, при весенней обработки в зонах с недостатком влаги, стойка сильно иссушает почву вынося на поверхность влажную почву. Второй особенностью средних агрегатов является то, что стойки глубокорыхлителя располагаются как правило, на одной секции на параллелограммной навеске и такая навеска не позволяет заглубить стойку более чем на 25см при тяжелых условиях обработки, например, в засуху. Зато параллелограммная навеска обеспечивает равномерную обработку по всей ширине агрегата, в том числе и на 11 метров.

Поэтому для тяжелых условий и большой глубины обработки 40-50 см есть тяжелые агрегаты для глубокого осеннего стрип-тилла на базе глубокорыхлителей (щелевателей). Собственно это и есть глубокорыхлители, на которых установлены дополнительные органы для очистки рядка и формирования борозды. Примерами таких комбинированных агрегатов являются RIPPER-Stripper (UM) и линейный рыхлитель 357 (Wil-Rich). Особенность их в том, что это, прежде всего глубокорыхлители, и они могут применяться по прямому своему назначению. Для глубины обработки 40-45 см требуется 40-50 л/с на каждую стойку, то есть наиболее распространенные трактора 280-300 л/с могут тянуть только 6 стоек, а сеялки у нас в основном 8-рядные и возникает проблемы стыковки рядков. Если трактора импортные с системой подруливания, то такие обработки легко выполнимы, а если трактора советские или если нет системы подруливания, то тяжелые агрегаты для стрип-тилла применять очень сложно (только через установку дополнительных маркеров).

Звоните и пишите, будем рады помочь разобраться.

Линейный рыхлитель «АГРИВАТОР»

Технология полосовой обработки «СТРИП-ТИЛЛ» (STRIP-TILLAGE) активно применяется в США и Канаде и по достоинству там оценена. Для этой технологии производят сельхозтехнику как хорошо известные в России компании – KRAUSE (GLADIATOR), SUNFLOWER (серия 7600), WIL-RICH (серия 357), HORSCH (FOCUS), KUHN (STRINGER), JOHN DEERE (2510), так и узкоспециализированные небольшие фирмы YETTER (MAVERIK), REMLINGER (PST), BIGHAM BROTHERS (Strip Till), DAWN (модель 7772), UNVERFERTH (Ripper-Stripper), Orthman (1tRIPr).

Учитывая, что в агрегатах для полосовой обработки используются многие обычные рабочие органы, просто расположенные в определенной последовательности, для нас не составило труда создать свою машину для Стрип-Тилла с учетом российских требований (например, севооборот кукуруза после кукурузы у нас не применяется и разрезать большое количество твердых кукурузных растительных остатков не требуется).

Для технологии полосовой обработки «СТРИП-ТИЛЛ» (СТРИПТИЛ) мы создали несколько моделей линейных рыхлителей «АГРИВАТОР»:
      а) «АГРИВАТОР II» для осенней обработки на 15-20 см;
      б) «АГРИВАТОР III» для осенней обработки на 30-45 см (на базе глубокорыхлителя);
      в) «АГРИВАТОР IV» для весенней обработки на 6-7 см (без выноса влажной почвы);
      г) «АГРИВАТОР-Комби-С» комбинация с бункером для одновременного внесения сыпучих удобрений (на базе ПК «АГРИФЕСТ-Гибрид»);
      д) «АГРИВАТОР-Комби-Ж» комбинация с емкостью для одновременного внесения жидких удобрений (на базе прицепного линейного рыхлителя Агриватор II).

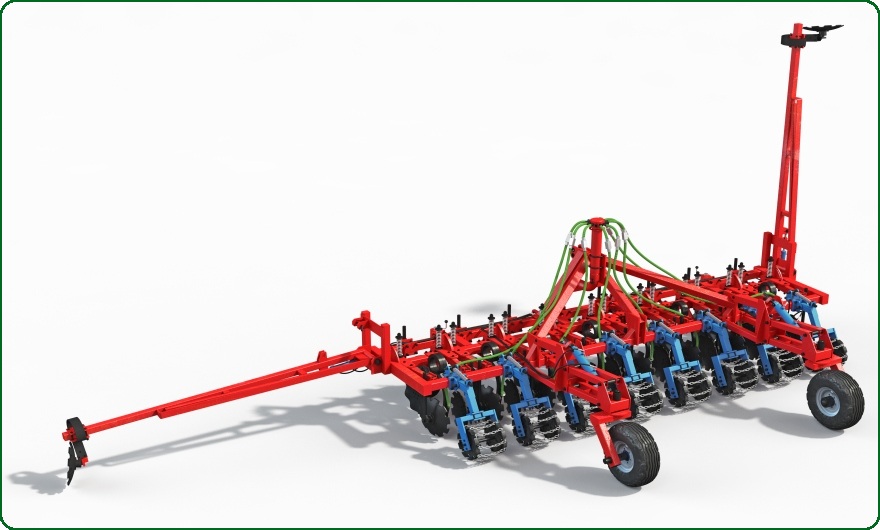

Линейный рыхлитель «АГРИВАТОР II» модель ЛРН-8/70 с маркерами и опорными поворотными колесамиЛинейный рыхлитель «АГРИВАТОР» с маркерами и опорными поворотными колесами

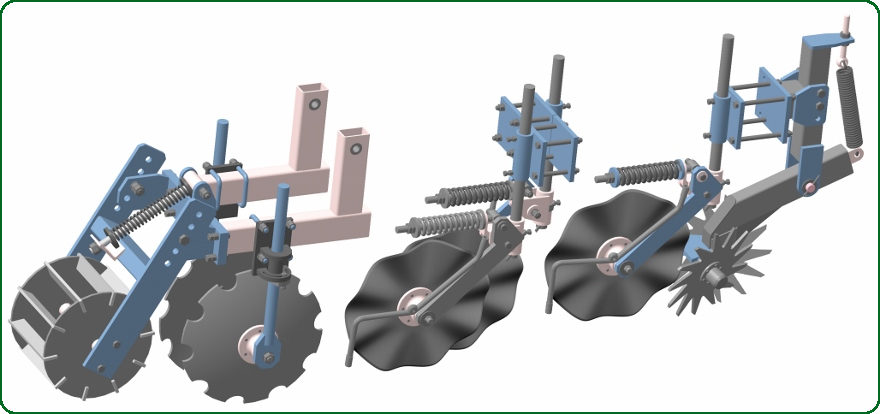

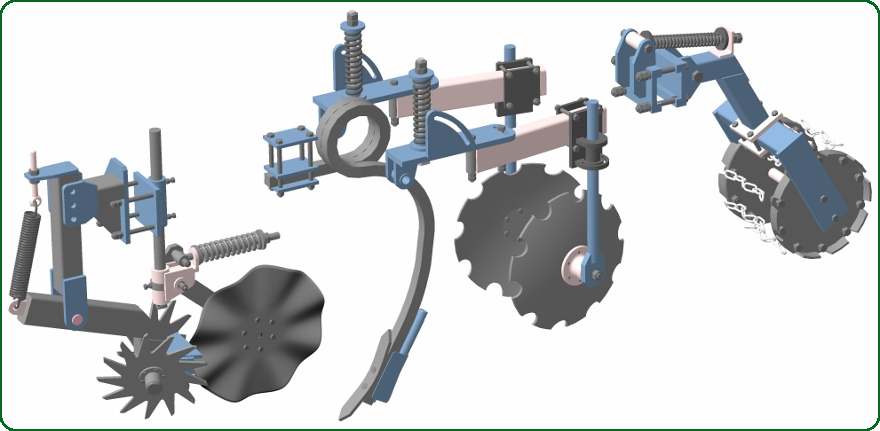

Схема рабочих органов линейного рыхлителя «АГРИВАТОР» - модификация осенняя, на глубину 15-25смЛинейный рыхлитель «АГРИВАТОР» Рабочие органы








Схема рабочих органов для весенней обработки с внесением жидких удобренийЛинейный рыхлитель «АГРИВАТОР» Рабочие органы

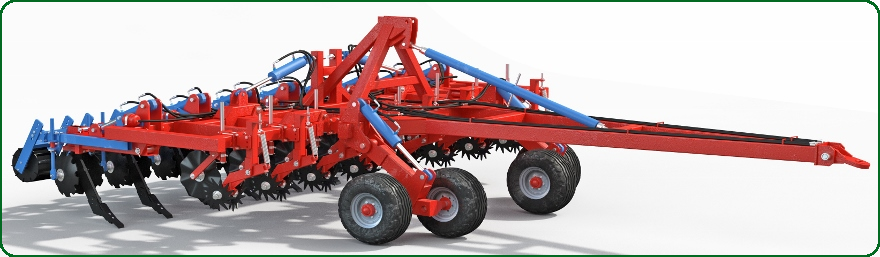

Линейный рыхлитель «АГРИВАТОР III» на базе глубокорыхлителя «АГРИРИЧ».Линейный рыхлитель «АГРИВАТОР III» на базе глубокорыхлителя «АГРИРИЧ»

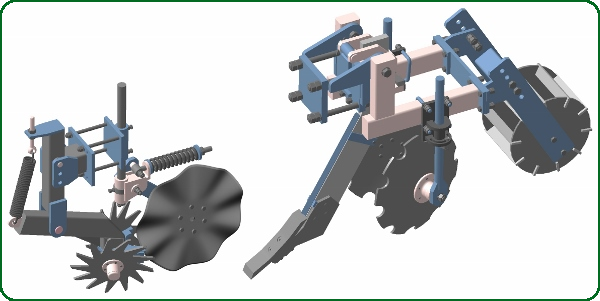

Схема рабочих органов линейного рыхлителя «АГРИВАТОР III» на базе глубокорыхлителя «АГРИРИЧ-II»
для осеннего (глубокого) стрип-тилла на глубину 30-45смСхема №6 рабочих органов линейного рыхлителя для технологии Стрип-Тилл на базе глубокорыхлителя АгриРич

              1                  2                          3                          4                               5



  1. Два ротационных диска Ǿ 350мм для очистки рядка от растительных остатков. Стойка с регулировкой высоты, пружинной защитой от перегрузок и регулировкой натяжения пружины (силы прижатия к почве).
  2. Волнистый (колторный) разрезающий диск Ǿ 510 мм на регулируемом по высоте стойке с пружинной защитой.
    Три типа дисков:
    • а) ровный;
    • б) 8 волновой;
    • в) 12 волновой;
    • г) волны под углом по ходу движения.
  3. Стойка глубокорыхлителя для глубины обработки почвы 25-45см с одновременным внесением жидких или сыпучих удобрений. Два варианта защиты стойки – срезной болт или гидравлическая защита.
  4. Два диска Ǿ 510 мм для формирования четкой борозды с регулировкой глубины и угла обработки.
    Два типа дисков:
    • а) вырезной (ромашка);
    • б) волнистый.
  5. Каток для уплотнения и измельчения комков почвы.
    Два типа катков:
    • а) ребристый;
    • б) цепной (формирует гребень).





Два ротационных диска-очистителя Ǿ350мм для очистки рядка от растительных остатков и волнистый диск Ǿ510мм
Стойка пружинная чизельного плуга проводит глубокое рыхление почвы на глубину 25-30см. К этой стойке могут подаваться минеральные удобрения на глубину 10-15см и 20-25 см.
Два сферических диска 510мм установленных с вертикальным углом формируют гребень обработанной почвы.
Каток с перемычками из цепи измельчает прекрасно комки почвы, уплотняет и доформирует гребень. Цепные катки не забиваются почвой и растительными остатками.

Текущие цены на линейные рыхлители «АГРИВАТОР»

Выдержка из прайса
ЛРН-02.4/70
735 000
ЛРН-02.6/70
1 098 000
ЛРН-02.8/70
1 470 000
ЛРН-02.12/70
2 198 000
Тележка транспортная для навесных орудий ТТ-5 (трехточечная сцепка 5 кл.)
983 000
Емкость (в сборе) 1000л для жидких удобрений
189 000
Емкость прицепная 5000л для жидких удобрений
1 847 000
Маркеры с ГЦ, пара
137 000
Колеса задние опорно-поворотные
285 000
Модификации:
  • "Н" - навесной
  • "ПС" - прицепной, складной
  • "ОТ" - защита стойки отрывной болт
Полный список моделей смотри на странице "Прайс"







Примеры применения технологии Strip-Till зарубежными аналогами:





Другие видео ссылки:

     Montag Manufacturing

     John Deere (Waterloo IA)

     Orthman 1tRIPr

     KLEIN FARMS

Технические характеристики линейных рыхлителей «АГРИВАТОР» для технологии «СТРИП-ТИЛЛ» (STRIP-TILL)

Модель
ЛРН – 4/70
ЛРПС – 6/70
ЛРН – 8/70
ЛРПС – 12/70
ЛРПС – 16/70
Ширина захвата, м
2,8
4,2
5,6
8,4
11
Тип
навесной
навесной
прицепной
прицепной
прицепной
Кол-во рядов (секций)
4
6
8
12
16
Междурядье
70-75
70-75
70-75
70-75
70-75
Вес, кг
1600
2300
3100
4500
6800
Рабочая скорость, км/ч
8-12
8-12
8-12
8-12
8-12
Производительность, га/час
2,2-3,4
3,2-4,5
4,5-6,7
6,7-10,0
9,0-13,0
Требуемая мощность трактора, л/с
90-100
130-150
180-220
270-300
350-390

Линейный рыхлитель «АГРИВАТОР» на 8 рядковЛинейный рыхлитель «АГРИВАТОР» на 8 рядков

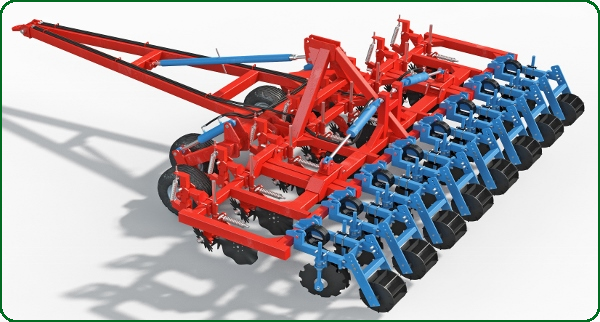

Линейный рыхлитель «АГРИВАТОР II», прицепной, 8 рядныйЛинейный рыхлитель «АГРИВАТОР II», прицепной, 8 рядный

Фото

День поля Воронежской области 2021



День поля Воронежской области 2021 День поля Воронежской области 2021

День поля Воронежской области 2021 День поля Воронежской области 2021

День поля Воронежской области 2021 День поля Воронежской области 2021

День поля Воронежской области 2021 День поля Воронежской области 2021



Тележка транспортная ТТ
Тележка транспортная ТТ
ПВБ-8
ПВБ-8 для одновременного внесения удобрения на глубину 20-25см, или двух видов удобрений на 10-15см и 20-25см.
Двупружинная стойка 40х40 с рабочими насадками
Двупружинная стойка 40х40 с рабочими насадками для рыхления на глубину 25-30см

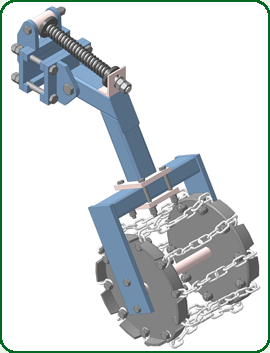

Каток с перемычками из цепи
Каток с перемычками из цепи, для осени или влажной почвы, формирует гребень.

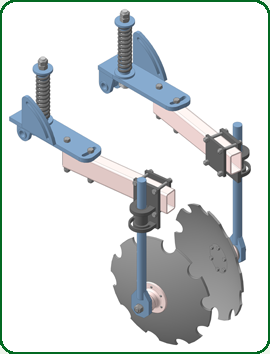

Сферические диски для формирования гребня
Сферические диски для формирования четкой полосы и гребня. Могут применяться волнистые диски.

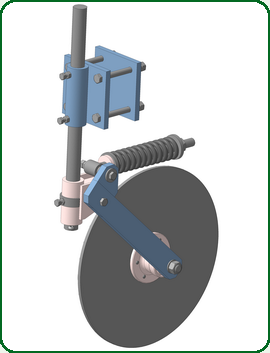

Передний разрезной диск
Передний разрезной диск.
Пружинная стойка глубокорыхлителя 40х40 с трубкой для подачи сыпучих удобрений на глубину 20-25 см.
Пружинная стойка глубокорыхлителя 40х40 с трубкой для подачи сыпучих удобрений на глубину 20-25 см.
Передний волнистый разрезной диск
Передний волнистый разрезной диск.

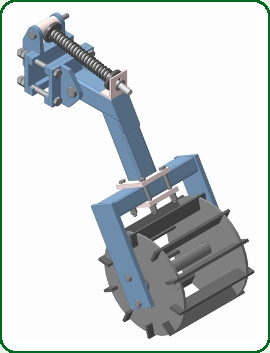

Каток ребристый
Каток ребристый для весенней обработки.
Формирует ровную поверхность (без гребня), что лучше сохраняет влагу.

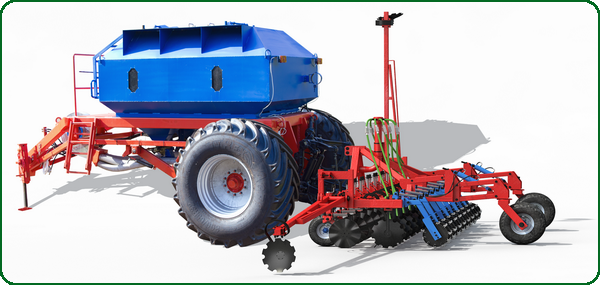

Линейный рыхлитель «АГРИВАТОР» агрегатированный с бункером «ПВБ-8» для одновременного внесения минеральных удобрений на глубину 20-25см

АГРИВАТОР с ПВБ-8



Линейный рыхлитель «АГРИВАТОР» с пневматическим бункером «АЭРОМИН».АГРИВАТОР с АЭРОМИН

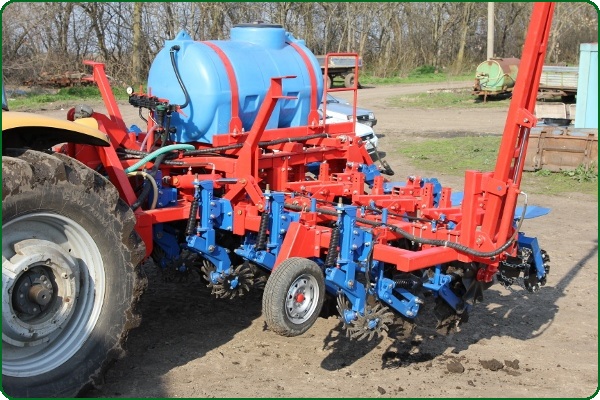

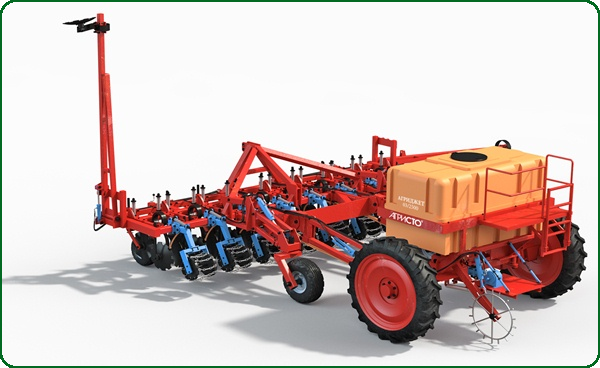

Линейный рыхлитель «АГРИВАТОР» с ёмкостью для жидких удобренийАГРИВАТОР с АГРИДЖЕТ



Емкость 2500л «АГРИМОНТ» для внесения жидких убобрений
установлена на транпортной тележке ТТЕмкость 2500л «АГРИМОНТ»
